GAWANT天线三脚架安装板

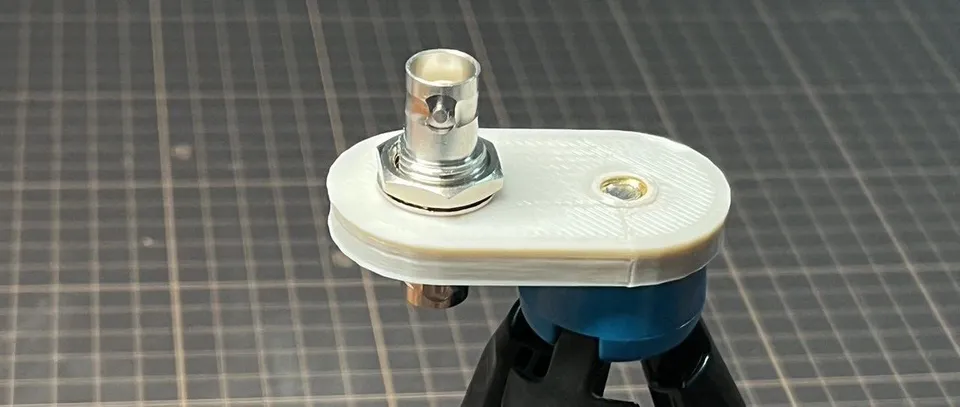

为了更好地体验BD6CR的 ADX-S 收发器，我做了一个3D打印的三脚架安装板。可以把 GAWANT天线 支起来用。

这是受Elecraft的AX1天线适配器的启发，它用了个金属的小片片固定了一个BNC双母头的直通连接器。我碰巧有个3D打印机，于是就做了这么个设计，半小时就搞定了。

BNC双通型号是SL16-KKY。 有的店也标做 SL1 6-KKY-1， SL16 -KKY/母 。 中间 螺纹部分 的直径是12.9mm。

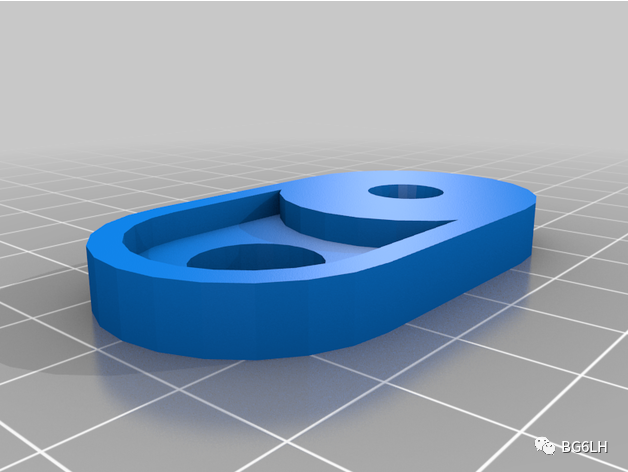

为了增加支撑强度，我给四周加了一圈3mm高的墙。三脚架安装部分正好可以加厚，放一个预埋螺母进去。

碰巧我还有几个预埋螺母。 外径8mm。 所以我设计的预埋孔上开口9mm，下开口6mm。 把螺母在上开口放平，用一只加热的烙铁，抵住螺母顶部，轻轻往下推，时刻注意保持螺母水平。

留意烙铁的温度，比3D打印材料的打印温度稍高一点就好。 我用的PLA材料打印温度是220°C，所以埋螺母时，我把烙铁加热到了240°C。如果太热，材料液化的太快、螺母进的也太快、四周容易变形。

这个结构支撑2米以内的拉杆天线问题不大。但是天线想横着有点难。即便是2米拉杆横在这么短的结构上产生的力矩也很大。我在一个球形的小云台上做了实验，结果是小板子还好，但是云台的球抗不住了。

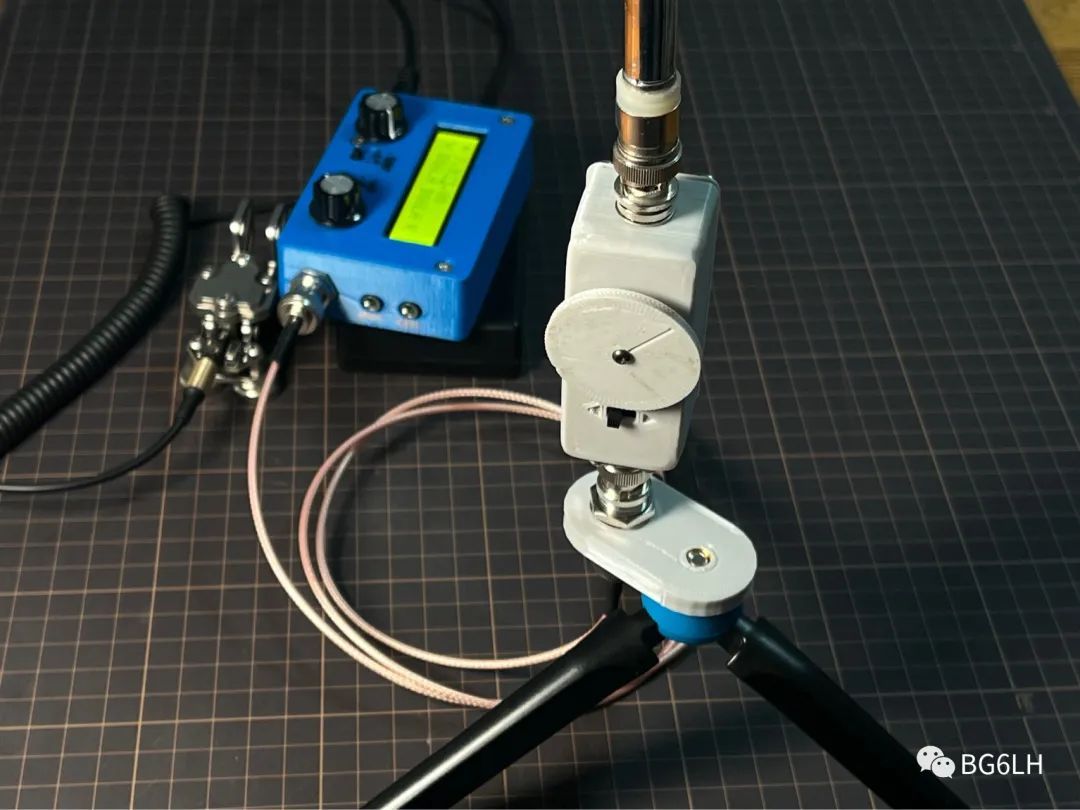

支撑GAWANT天线的效果。我的ADX-S还没调试好，所以背景是个QCX-mini。周末打算带到杭州桐庐的茶山上玩玩。

感兴趣的朋友可以到Thingiverse.com上下载去，地址是：

• BNC antenna tripod adapter: https://www.thingiverse.com/thing:5899922

扫码也可以哦。我的空间里也有QCX-mini的外壳，免费下，别客气。
