画PCB容易上瘾，说着说着就顺手画了一个天线入户板。

为啥要做天线入户板？

我的目标是将电台的底噪（Noise Floor）降到尽可能低。设想的方法是：在天线进屋的一个恰当的点位上，把共模电流隔绝到室外，并且在这个点上，给电台室内的所有设备提供一个等电势、零电位、低阻抗的平面。

这个后续要接着实践，高楼接地、消除静电、定性定量……说了这么多，第一步是要买一块紫铜的接地排。

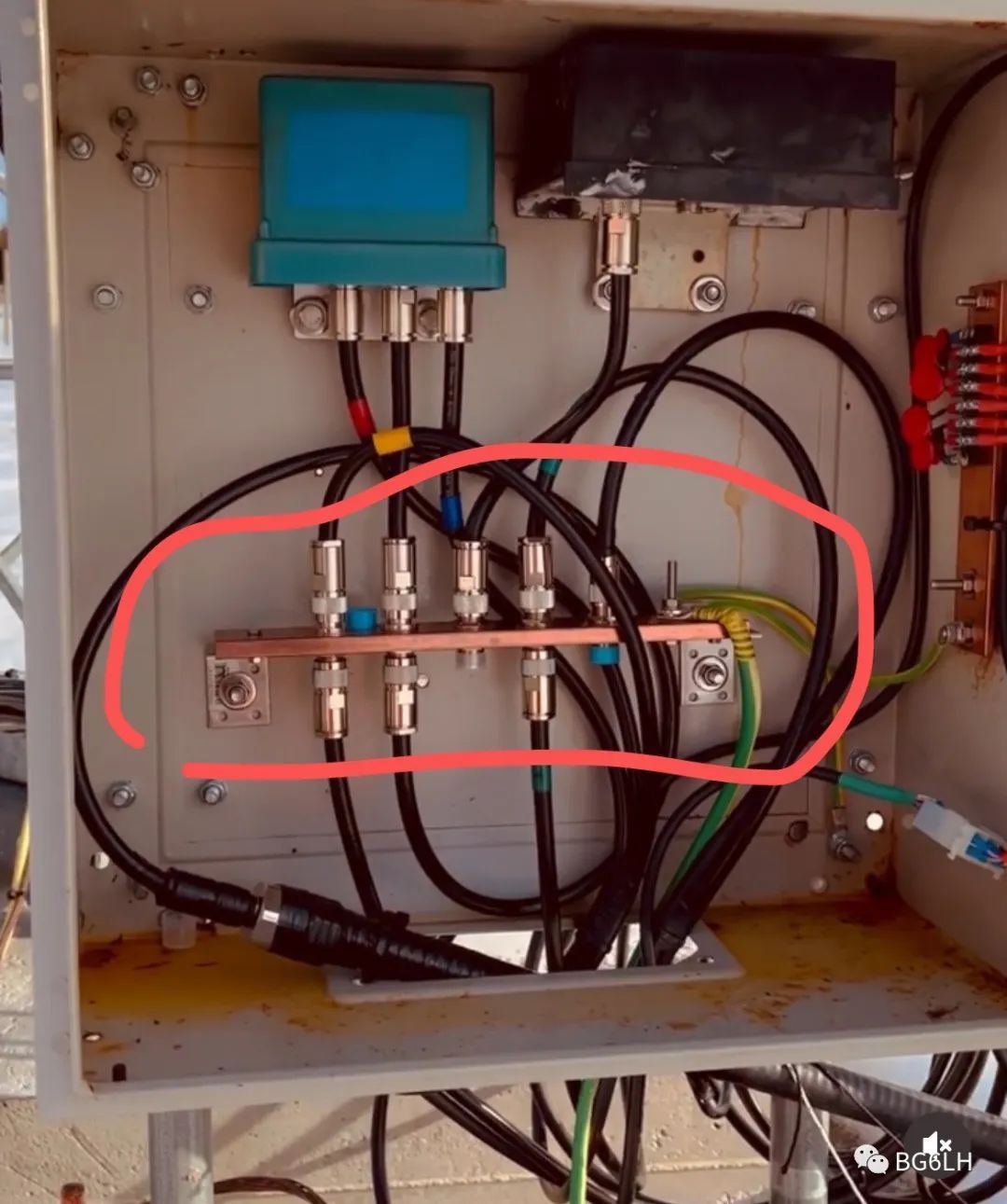

但是网上的紫铜接地排都是给电力设备用的。安装的孔径太小，天线电缆连接器一般都是直径16mm起步。难道需要我自己打孔吗？

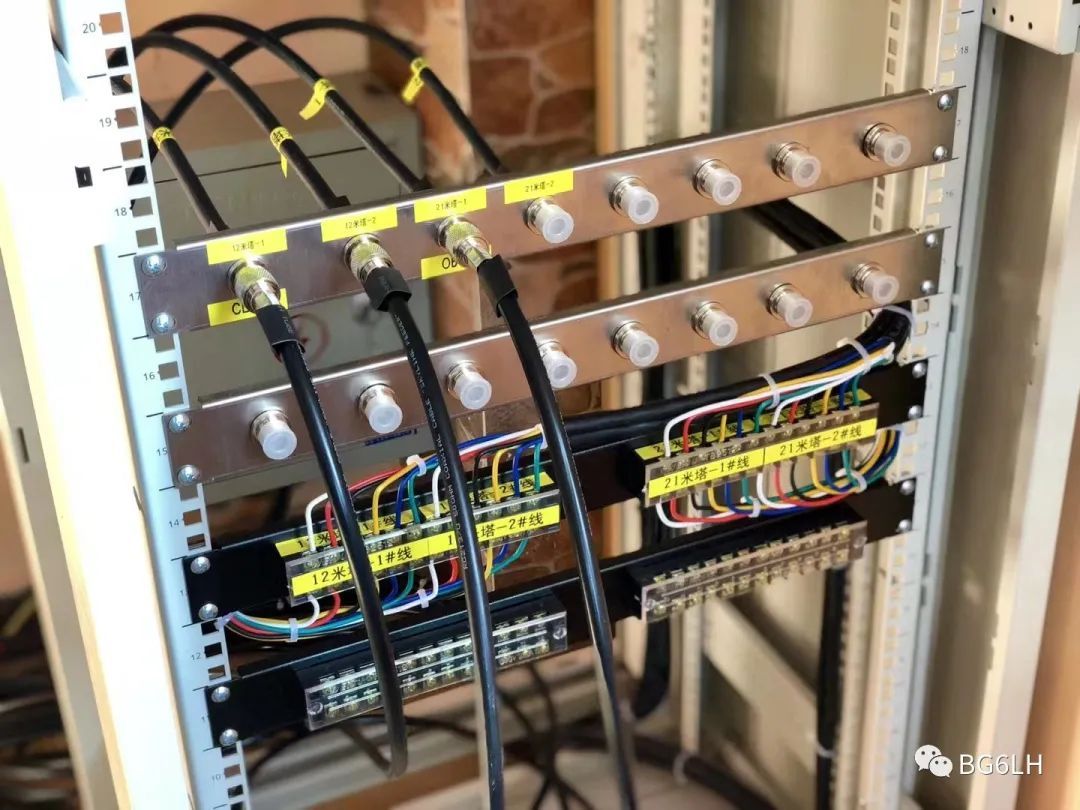

网上看到过一些射频工程用不锈钢板、热镀锌板、铝板做天线入户的跳线板再接地的。

这些方案都不错。紫铜的电阻率应该比这些都低。但是中国缺铜，所以紫铜件成本高，只有在高压、防雷这种安全要求更高的地方才用，射频件就用铜包钢、热镀锌了。本来射频电流也有趋肤效应。总之是要做一个零电位，还能泄放静电、隔绝共模电流。

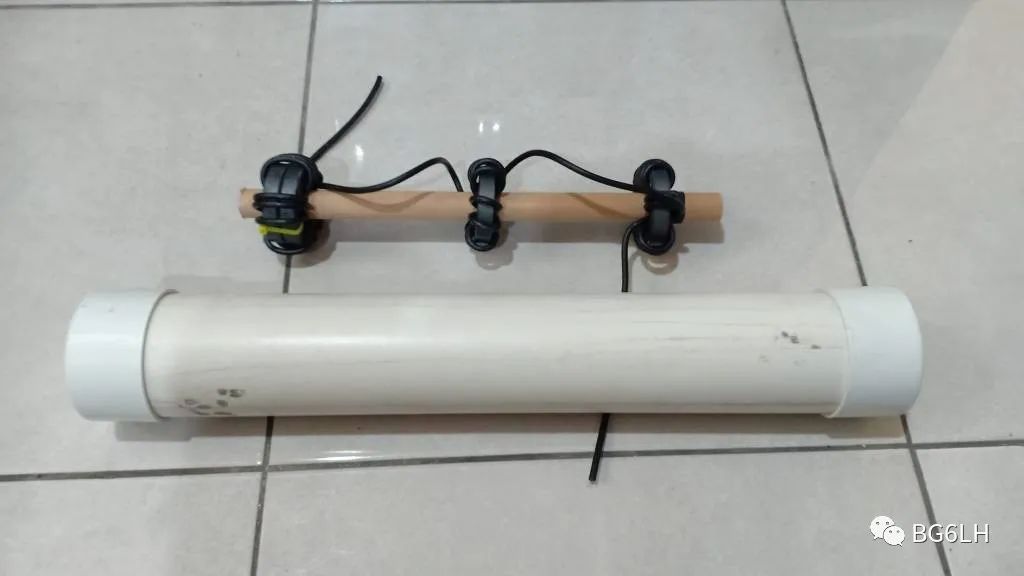

如果只是隔离共模电流的话，做一个1:1巴伦也不错。F5NPV就做了一串1:1，把不同波段的共模电流都隔离了。感兴趣的可以去看看他的博客。

不过话说回来，只做1:1巴伦还不够，因为还有接地的问题。

嘉立创PCB打板

我只有三条电缆入户，花小几百定制一个紫铜板，不如用嘉立创的优惠券做一个PCB的。说干就干，打开 KiCad 画了一个。

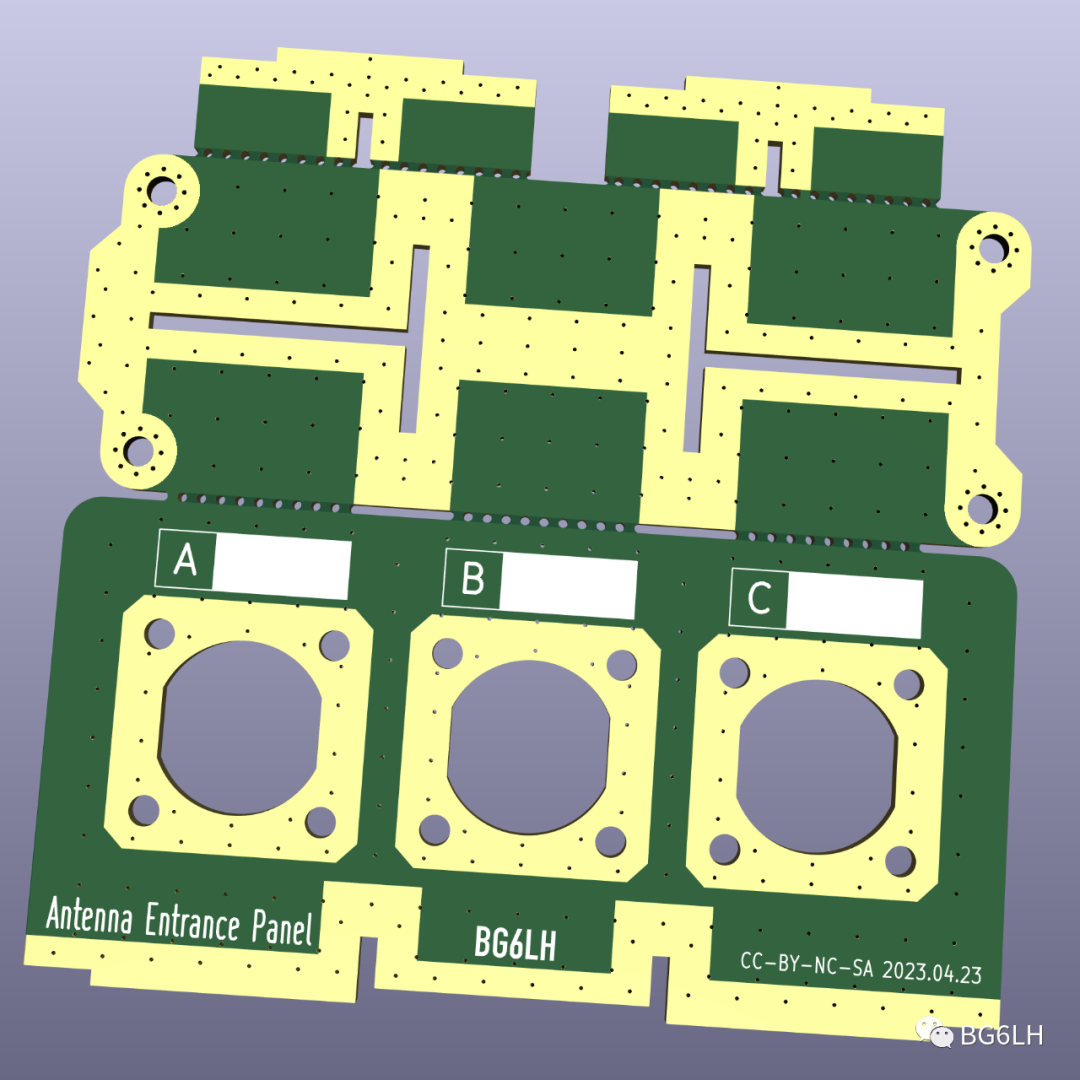

设计主要兼容了大多数直径16mm的双头射频连接器、以及25x25mm的带法兰的射频接头。板子所有的连接只有一个网络，GND。两面完全覆铜，中间布满过孔，任意一处流露的金属都可以接地。

考虑到嘉立创的免费板子是10x10cm见方，所以花了点心思，做成了几块可以掰开再拼插在一起，通过焊接加固，多套板子还能拼成出更多的连接单元。

然鹅，按照嘉立创的规则，拼板不免费。只要设计里有一个邮票孔、一条开槽，系统就先自动判定为拼板。找人工审核也说不过去。唉，画都画了，还是自己花钱做吧。

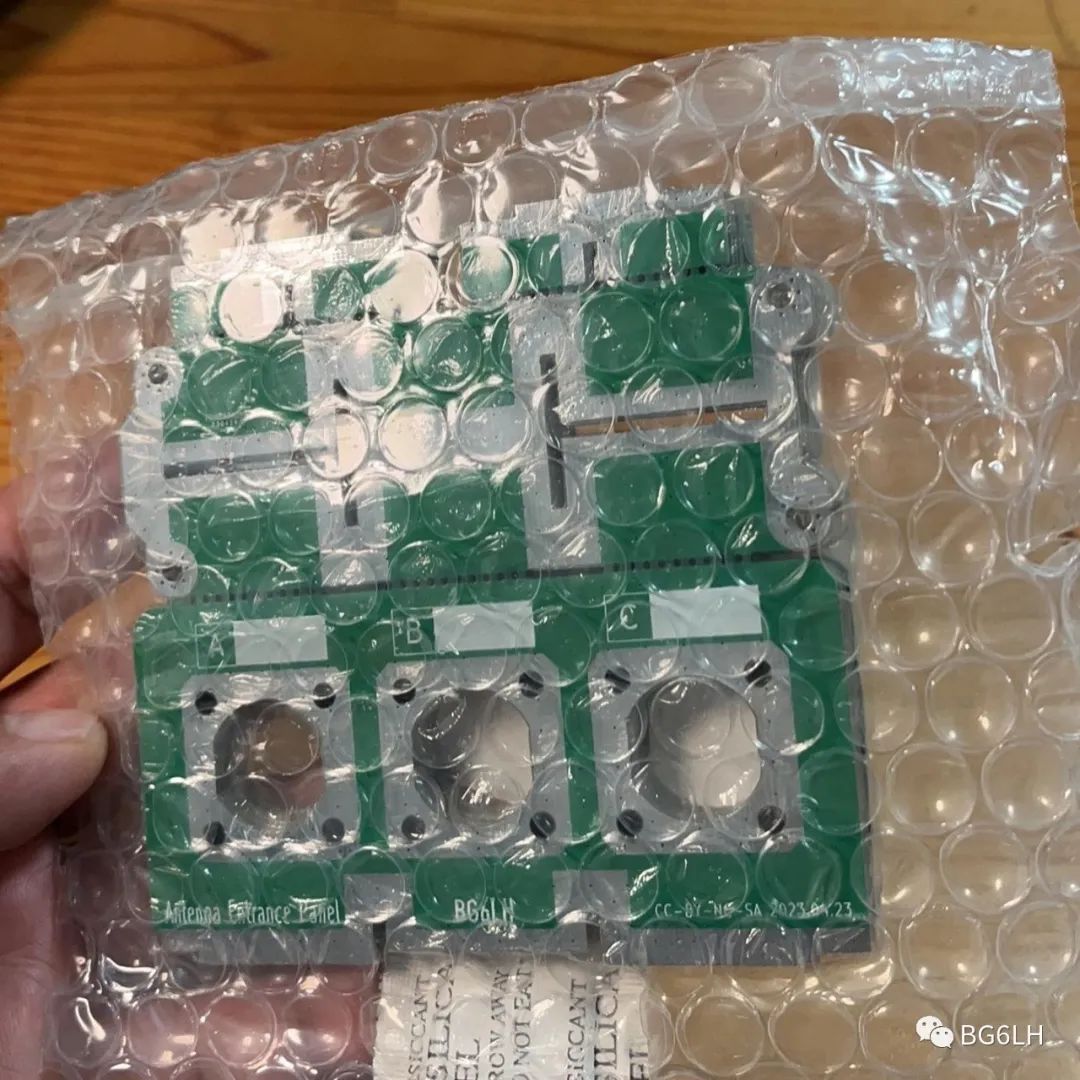

不到两天，做好的板子就寄来了。这也太快了！智能制造让梦想照进现实！

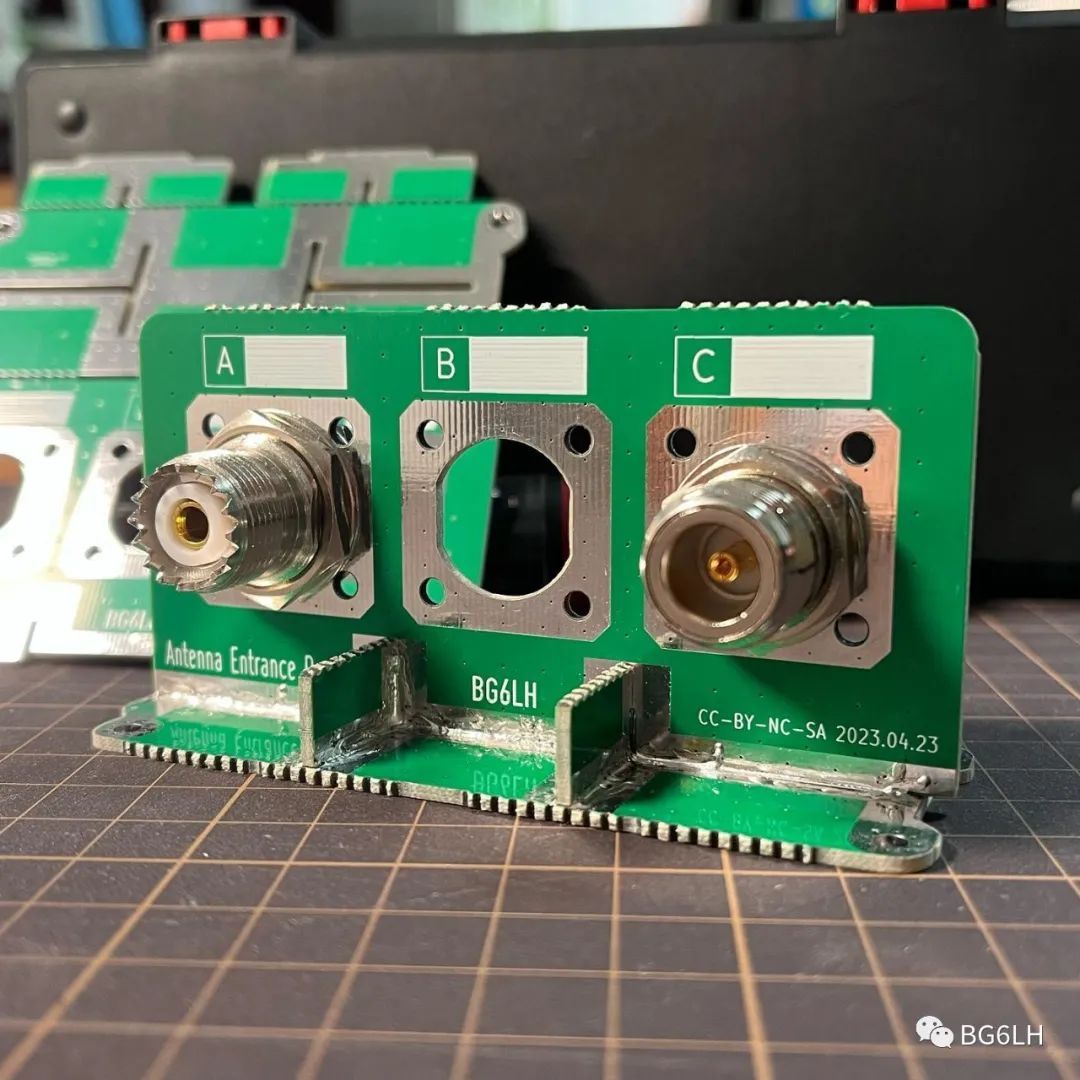

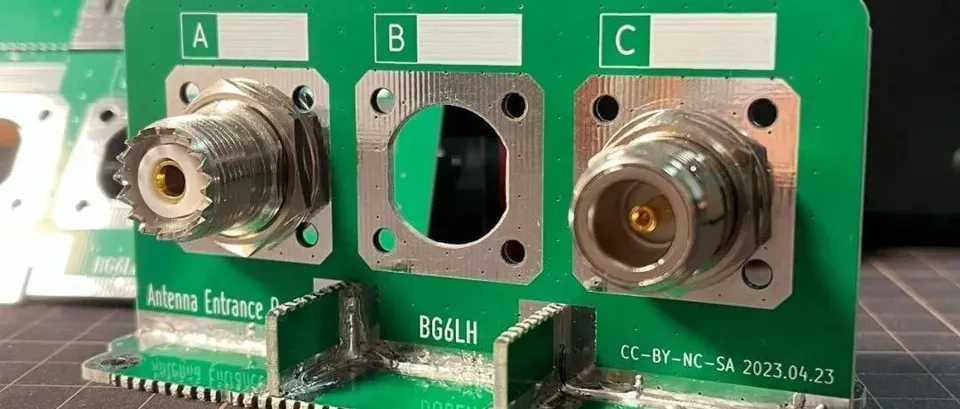

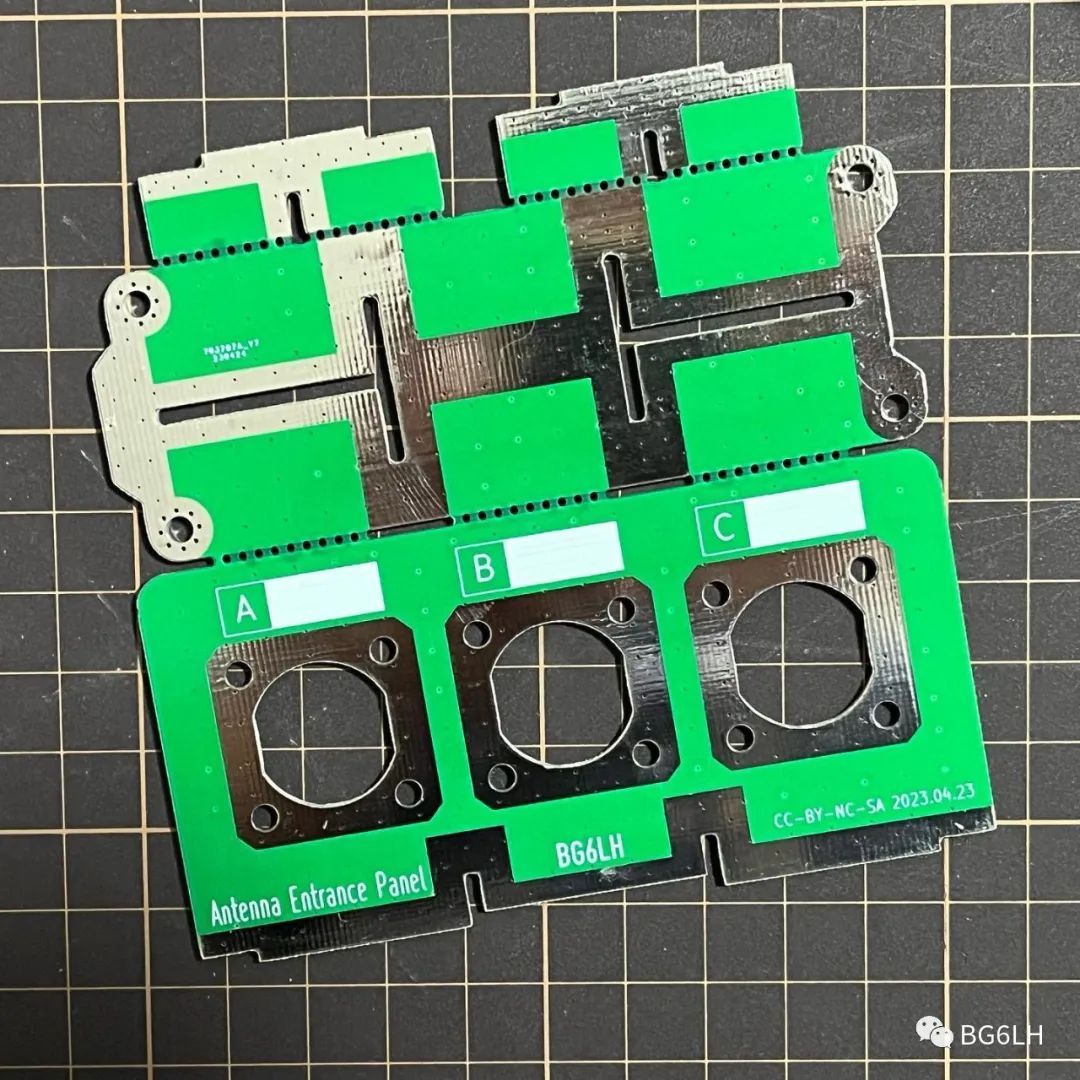

下边是做好的样子，看着还挺精神哈！

其实，不做拼接的话，在 10x10cm 见方的优惠券范围内，可以做成更大的、至少6个连接单元的独立板子。之后，买一个成品的紫铜汇流排，把这个板子拦腰固定在紫铜汇流排上。这样，接地、等电位，一次搞定。而且免费5张哦！

入户板的应用是下一阶段的事。回归初心，治理底噪才是出发点。这套入户板权当是个拼插玩具了。

---
