DL8MRE的USB电键接头
DL8MRE给FlexRadio、Icom和YAESU各做了一套远程操作软件。几个软件都提到一个USB的电键接头，姑且叫它DL8MRE接头吧，有了它就可以使用外置电键远程CW，这个太诱人了。
DL8MRE的远程CW工具
先看看他的远程CW工具，这是一个CW软件Keyer，附加在前边说的三个远程SDR控制软件中。
它支持两种输入CW的方式：键盘、外置双桨电键。然后它把输入的CW键控指令发给本地的收发信机，同时在远程电脑上产生CW侧音。但是DL8MRE没有公开这个“键控”的产生、传输过程，我很好奇它发出去的是什么信号，是FSK？音频？还PTT？
注意：讨论远程操作时一般把收发信机那头叫“本地、Local”，远离收发信机那头，叫“远程、Remote”。
下图是CW工具的设置。可以调整CW的速度、音调，还有侧音。
但他的文档里，没说支持任何第三方键控器，比如Winkeyer、K3NG Keyer、魔键，这类的。
DL8MRE的USB串口连接方法
他用了一个USB转DB9的电缆，把CW双桨电键连到了DCD、RTS、CTS三个针脚上。并且在CW工具里对针脚的通断做了识别。这是一种通过串行接口(COM)接入电脑的方案。
我手边正好有一块微雪的USB转UART(TTL)的实验板。芯片还是CP2102的，和FTDX10的USB接口一样，Icom用的也是这个，所以Mac驱动可以省了。副厂的板子更便宜，不到10块钱就搞定，还能买个Type-C的。

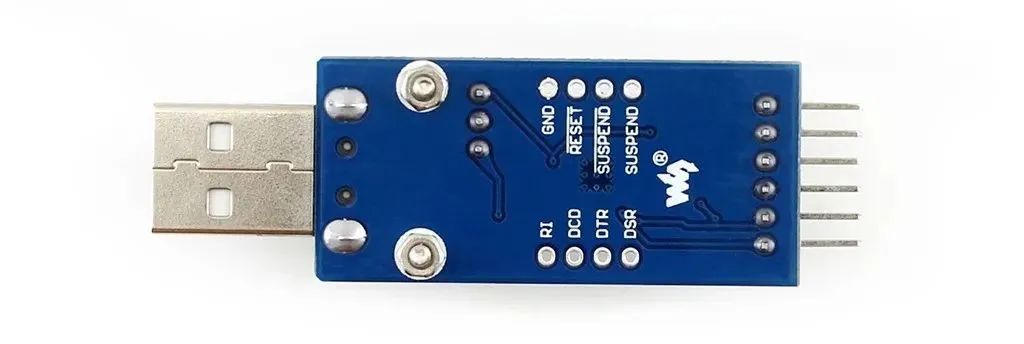

从正面看，这个板上有RTS和CTS针脚，也预留了DCD针脚，只是标记在背面。
因为针脚功能的定义是DL8MRE软件里写好的，所以踏踏实实按照他的接法做就行。以下是他文档里建议的接法：
| 电键 | 3.5mm插头 | USB-TTL板子 |
|---|---|---|
| 嘀 | Tip | CTS，CTS和GND之间接10nF的电容 |
| 嗒 | Ring | DCD ，DCD和GND之间接10nF的电容 |
| 公共 | Sleeve | RTS |
电容用来消除电键通断时的信号抖动，我选了两个瓷片104，直接焊在了板子背面。

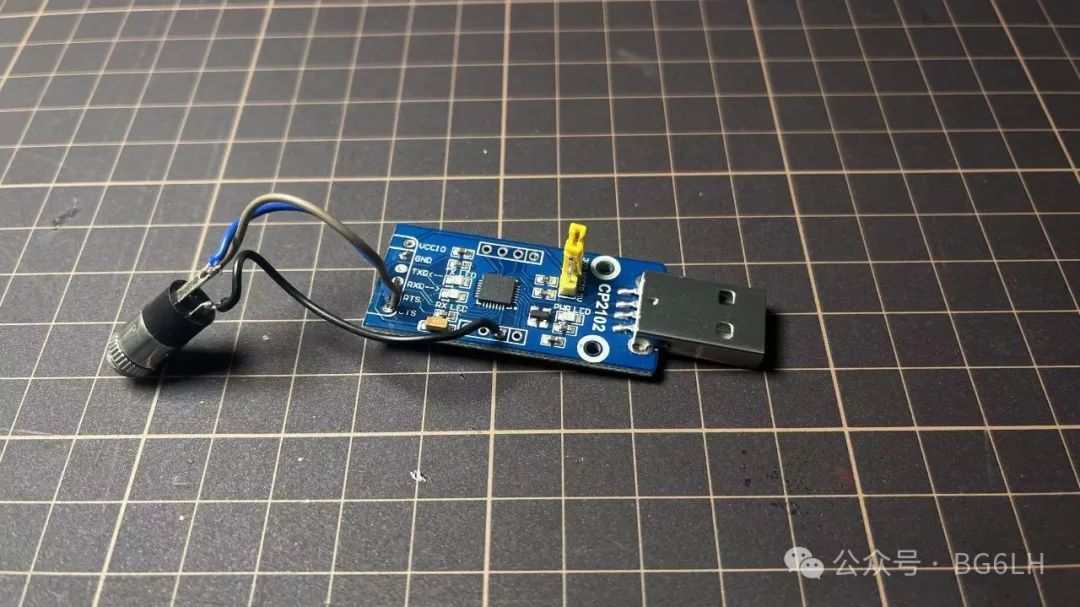

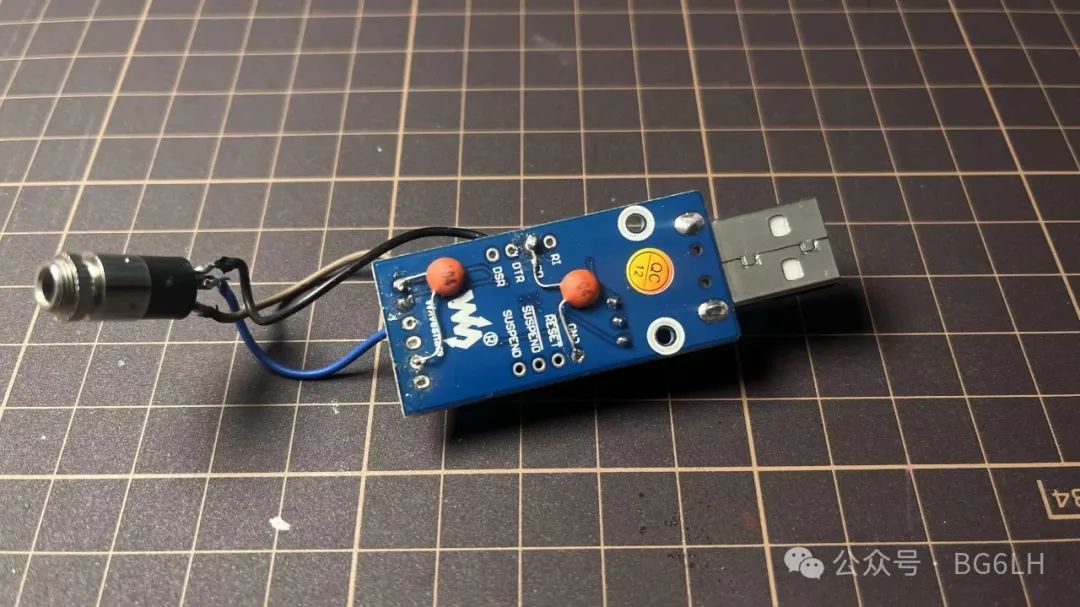

下边是接好的样子。以及背面的电容。
这个接头也可以接一个脚踏板，在SSB模式下当作PTT的远程开关用。 但是，它 居然 不支持直键 。 这有点遗憾。
远程手键CW使用体会
我在局域网、广域网环境下都做了测试。 总的来说很爽。

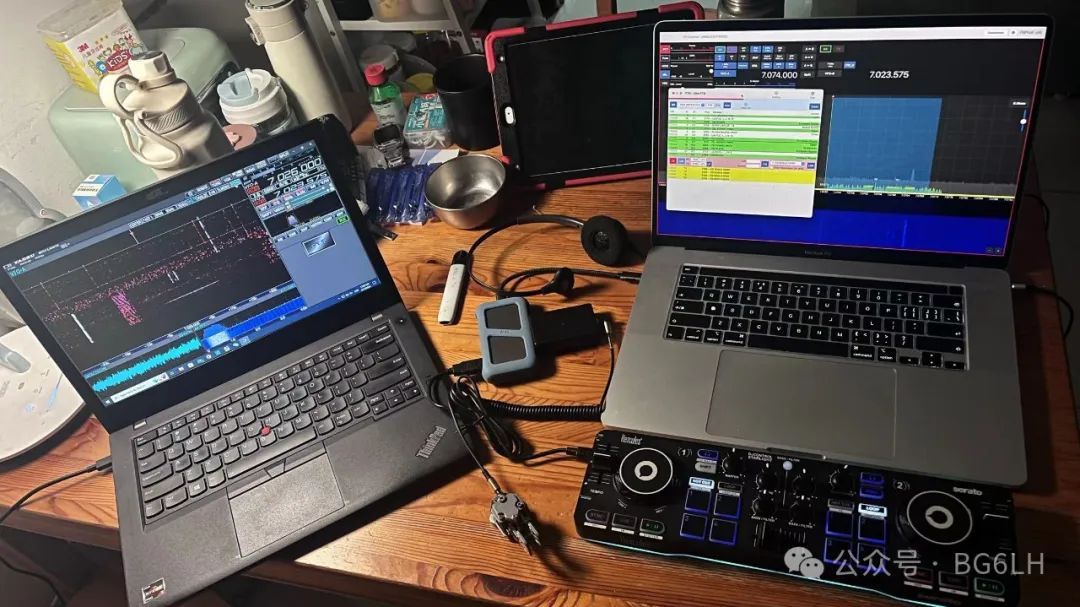

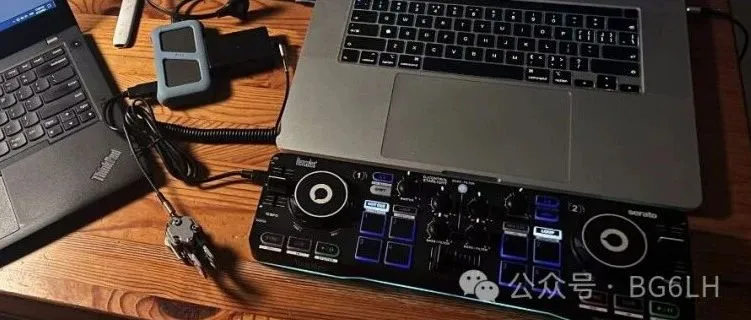

上图是我把这套全接好的场景。我另开了一个Windows上的SCU-LAN10想做个监控。可惜它跟FT-Control不能同时接入。
F T-Control for Mac对FTDX10的操作很准确， 本地MONI正常，CW编码、发射也正常，没有出现意想不到的情况。 从S pots上， 也看到了别人准确地识别了我。很靠谱。
FlexRadio和Icom也能用
从DL8MRE的文档上看，Icom和 FlexRadio都有提到做这么个接头。而且包括FTDX系列的文档里也都提到，它能支持直键。
但是到今天直键还不能用。或许以后更新了可以用？因为我没有FlexRadio，和Icom，所以也不知道他俩究竟能不能用，体验如何。
原文发表于我的微信公众号 BG6LH - DL8MRE的USB电键接头
