品川天线QRP实操体会
国庆假期里体验了一下品川天线+QRP电台的效果，为了做对比，第二天拉了根20米端馈天线。两天在SSB/CW/FT8都有收获。最远一个 QSO是FT8通了俄罗斯欧洲部分的R3KAB，最近的一个是北京房山的BG1II。
先说说实验条件
- 我的QTH在北京通州的环球影城附近，Loc：OM89HU。
- 使用Yaesu的FT-818ND，WindCamp锂电池操作，从11.9V用到了10.8V，始终保持6W发射功率设定。
- 在40米、20米波段。白天尝试SSB和CW操作，晚上7点以后FT8模式。
- 天线：

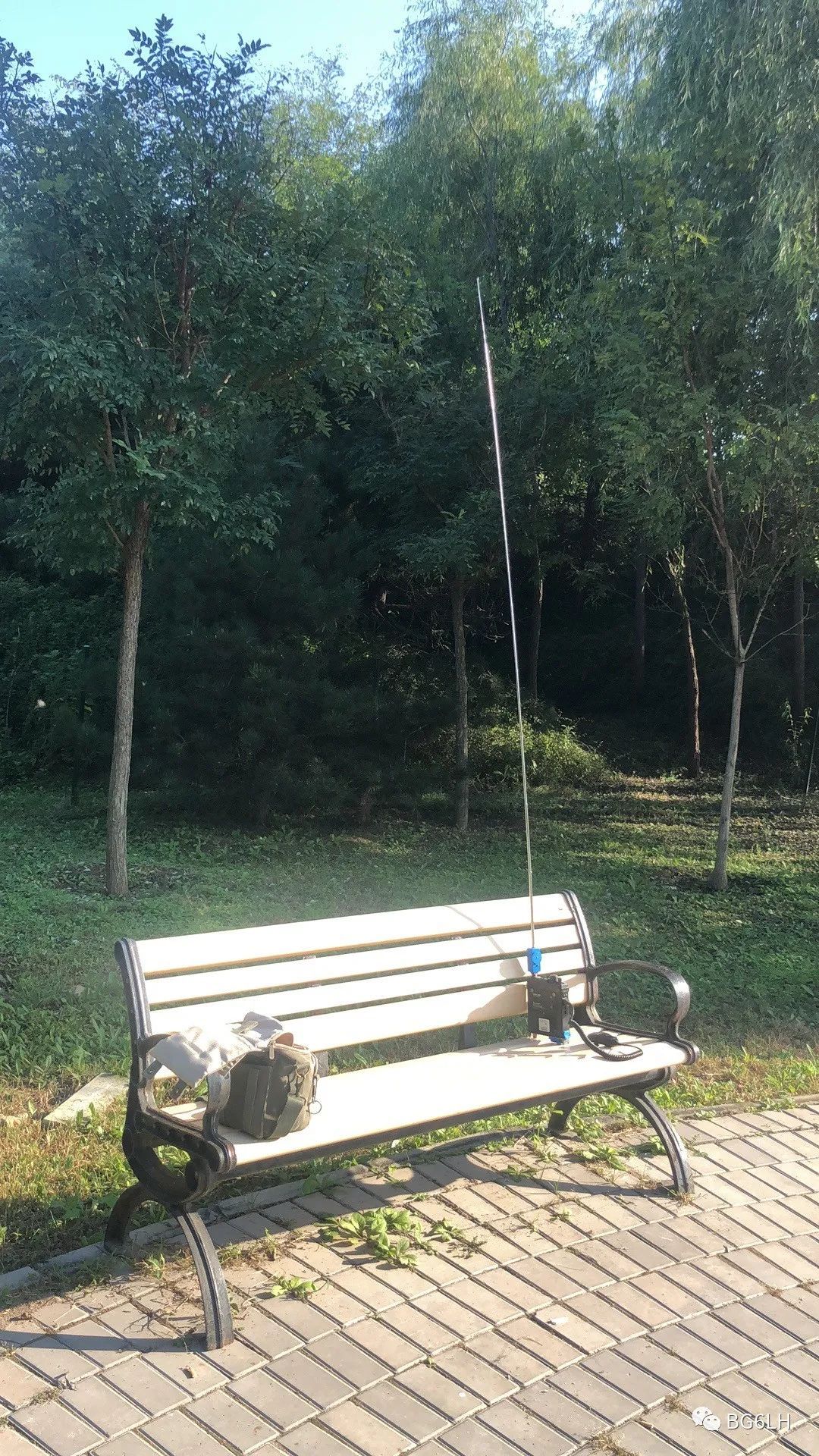

- 第一天下午，在一个花园里，四周没有高大建筑，品川天线直接装在电台上，垂直极化；
- 第一天晚上，在旁边200米的停车场，南北分别有两个六层楼，东西仍然是开阔的，品川天线装在了车顶上。
- 第二天下午，在花园的假山上横拉了一根20米端馈，东西走向，距山顶地面3-4米。
第一天下午，SSB/CW
10月1日下午2点到4点，在小花园里，主要以SSB话音模式操作。
在40米波段，白天的远距离传播并不好，但是电离层的一次反射还可以。所以收到很多邻省的强信号。比如山西忻州的BG3XX，使用倒V天线，信号翻越了五台山，到我这里还能59(满分)。一个天津台刚装了正V750，还有一个 还有呼和浩特的台， 本区(1区北京)有一个顺义台也能达到59，好像也是750或者倒V。可惜，这些老师的呼号我没记下来。这些都是有高仰角的天线，可以利用垂直天波反射，达到近距离无盲区通信效果，也就是传说中的NVIS通联。隐约也能听到有1区 其他 台，但听不清呼号。
在20米波段，白天传播条件很好。收到了很多7区湖南、5区浙江的台。14.260MHz上，长沙的蓝天救援队集体台BH7HA，一个女操作员正在值机。她的信号也是59。没听到她讲天线。但是长沙的信号过来，肯定是多次天波反射的结果。
17米波段我也尝试了一次，在18.130MHz上收到了一个国外台，听到呼号是U开头的，但是话音听不清，信号大约有33。或许是一个俄罗斯台。
在以上这些频段，品川天线都能调谐，驻波都能调到无指示(FT-818/817类电台自带的SWR强度指示)。

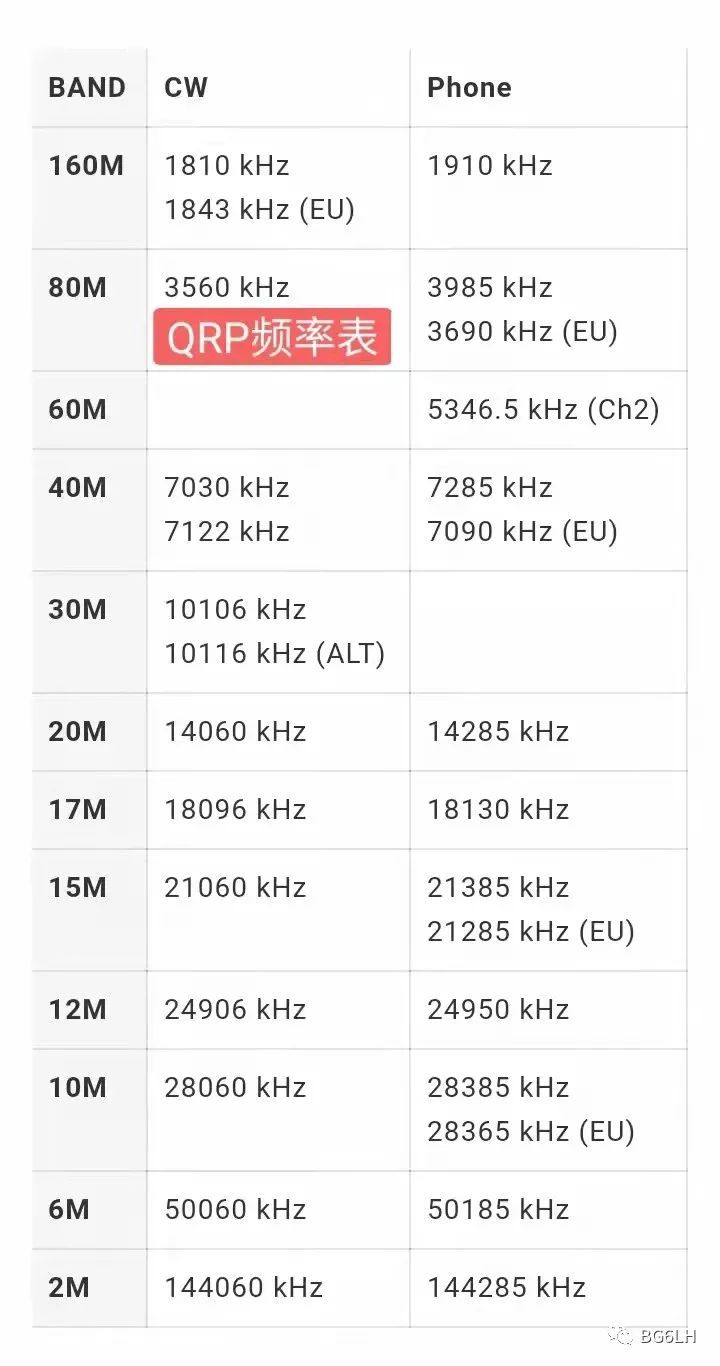

坊间流传的一份推荐的QRP通联频道列表
一个QRP(小功率)电台，加上2米的拉杆天线，很难在“菜市场”频道占到优势，大功率台张嘴就把我覆盖了。 很难说是功率太小？还是天线不好？ 但是可以肯定：这天线和功率都 不足够好 。如果是100W机器，如果是全尺寸天线，怎么也能喊个仨瓜俩枣儿的吧。
第一天晚上，FT8
晚上7点半到9点，主要以FT8模式为主。FT8是一个极弱信号的数字通信模式。我用FT8已经通联了102个不同的国家和地区，其中91个是QRP通的。最远通到了阿根廷，无论信号是从地球哪边反射过去的，都是两万公里。而且 只用了5W的发射功率，跟一个LED手电筒差不多。这些用的是家里固定的22.4米长线和20米端馈天线。
- FT8模式通联的信噪比下限是-26dB。这是什么概念呢？如果换做人讲话，至少话音和噪音得一样强，才能听出人在说话，还不一定听明白他说啥。这个 信噪比 起点是0dB (10*lg1=0)。要想听明白他说啥，人的声音要比噪音大，这信噪比至少是正数。
- 在数字通信模式下，信号的音频单调，比较容易从噪声里分辨出来。所以据说听力好的人，可以听到-15dB的数字信号，这时噪音大约比信号音强30倍(10的1.5次方)。但是FT8能解码信噪比-26dB的信号，这时噪音比信号强400倍(10的2.6次方)。
我在SSB话音模式下，跟别人通不上，可能是被他邻居的电动车充电桩的杂散辐射给压制了。所以我要换FT8模式试试，如果FT8都通不了，那这个品川天线就可以送给娃去捞鱼了。

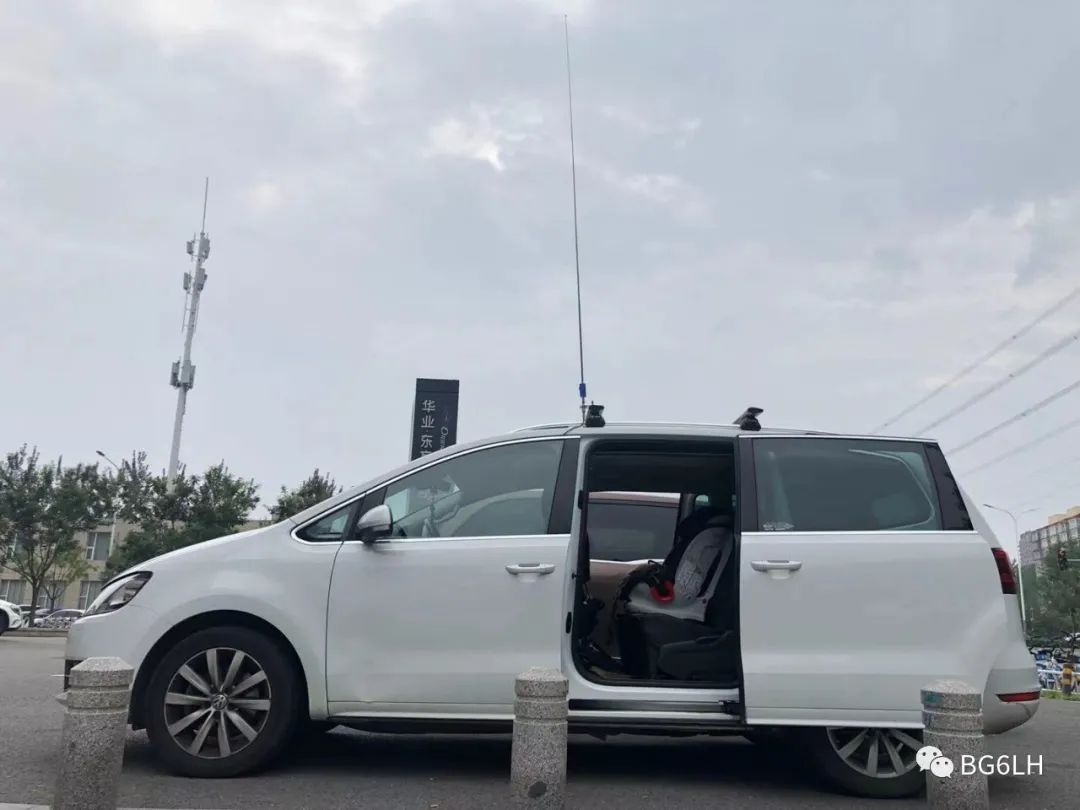

晚上我把天线装在了车顶上。天太黑，没拍照。形式和之前参加 CQWW VHF 比赛 的那次是一样的：
我用了5米馈线，有2米从车顶接入车内，剩余3米绕成了一卷，算是个Choke，接在电台一侧。这完美克服了端馈天线上的共模电流对 Macbook Pro 触摸板的干扰。

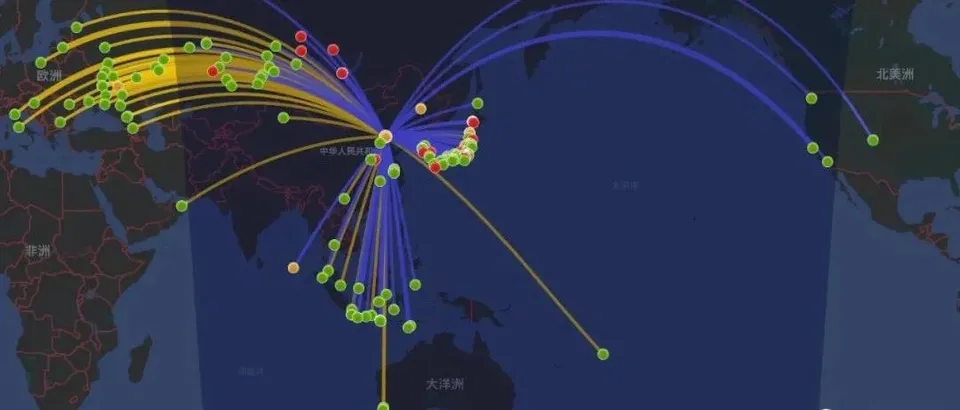

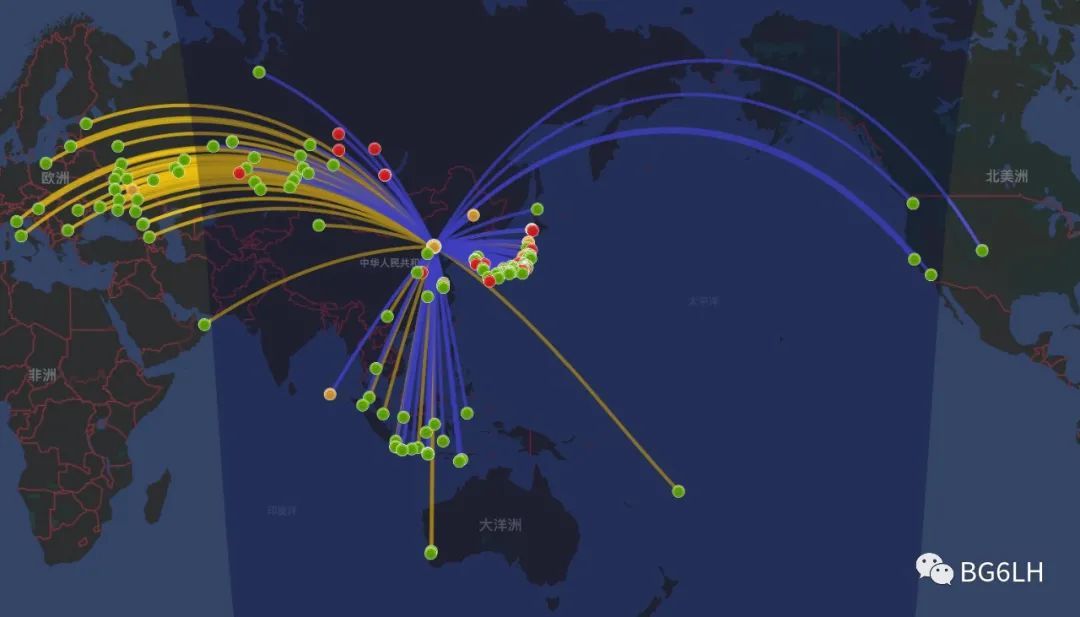

两个小时之后，通过iOS上的Wave Guide，查看了我的信号传播统计：
这些小圆点表示跟我信号有关联的电台：
- 金点，表示我们互相收到了对方；
- 红点，表示他收到了我信号，但是我没收到他。可能是他只是收听，没有发射；
- 绿点，表示我收到了他的信号，但是他收不到我；
- 地图中间深蓝色的区域是夜间。
再看蓝线，这是40米波段的信号传播情况：
- 晚上是40米传播的黄金时间；
- 品川天线 + QRP电台，最远 能辐射的到日本、蒙古、俄罗斯西伯利亚一带，近的也有河南、韩国；
- 那些红点，大概率是可以通联成功的。
黄线，这是20米波段的传播：
- 晚上电离层逐渐降温，所以20米传播有衰落；
- 前半夜还行，后半夜基本就关闭了，所以 信号更多的传播到了欧洲，他们还是白天；
- 20米只有三个台收到了我的信号。
我发现了20米欧洲有一个金色的点：R3KAB，就直接呼叫他，完成了全天唯一一次通联。他的信号到我这里是+12dB的信噪比，他收到我是-15dB。
晚上实验了一个半小时，还约了本地两个无线电老中医，我能收到他们，他们只能偶尔收到一次我，不能完成一次完整的FT8通联。

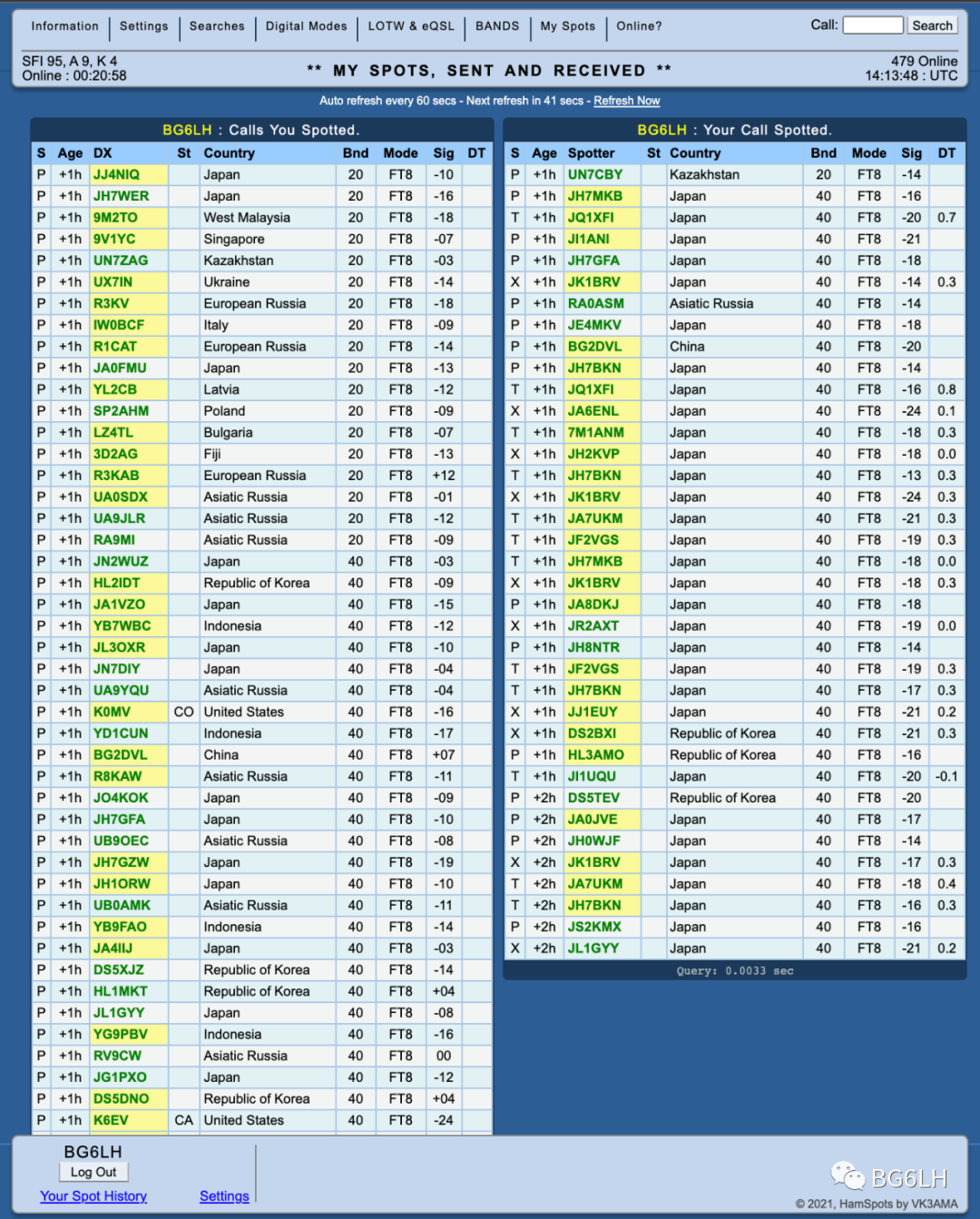

有很多日本的台收到了我。但是Wave Guide上没有信噪比信息。这时可以去 HamSpots.net网站看看，那里列出来了这些电台收我的信噪比。看了一下，报上来的最高只有-13dB：
这么看就有点意思了哈，可以 推测一些数字指标 ，比如：
- 我跟R3KAB的信噪比，我们里外里差了27dB()；
- 假设我们的环境噪声差不多，比如家门口的充电桩都是同一个山寨厂的，那我们俩的信号强度差别是10的2.7次方、 大约是500倍 ；
- 如果他是100W发射，我的就毛算是5瓦的，那么它的功率是我的20倍，强我13个dB；
- 所以他的天线增益似乎是我的25倍，大约是14dB；
打住吧，这个分析实在不是很严谨了，也就是能体会一下：6瓦电台和2米拉杆天线，真的有点难兄难弟的意思了。
BTW： 我查阅了QRZCQ.com上R3KAB的天线资料，他有两幅天线可以工作在40米。一套是可以工作在160-80-40米波段的OCFD(偏馈偶极)， 这效率跟半波偶极一样的 。另一套是工作在80-40-30-20-17米波段的CCD(受控电流分布)天线，这个我还很陌生。
第二天下午，奇迹发生了
因为我把品川扔家里了。 改用20米的 端馈天线，先把天线的因素排除掉，看看QRP到底能不能行。

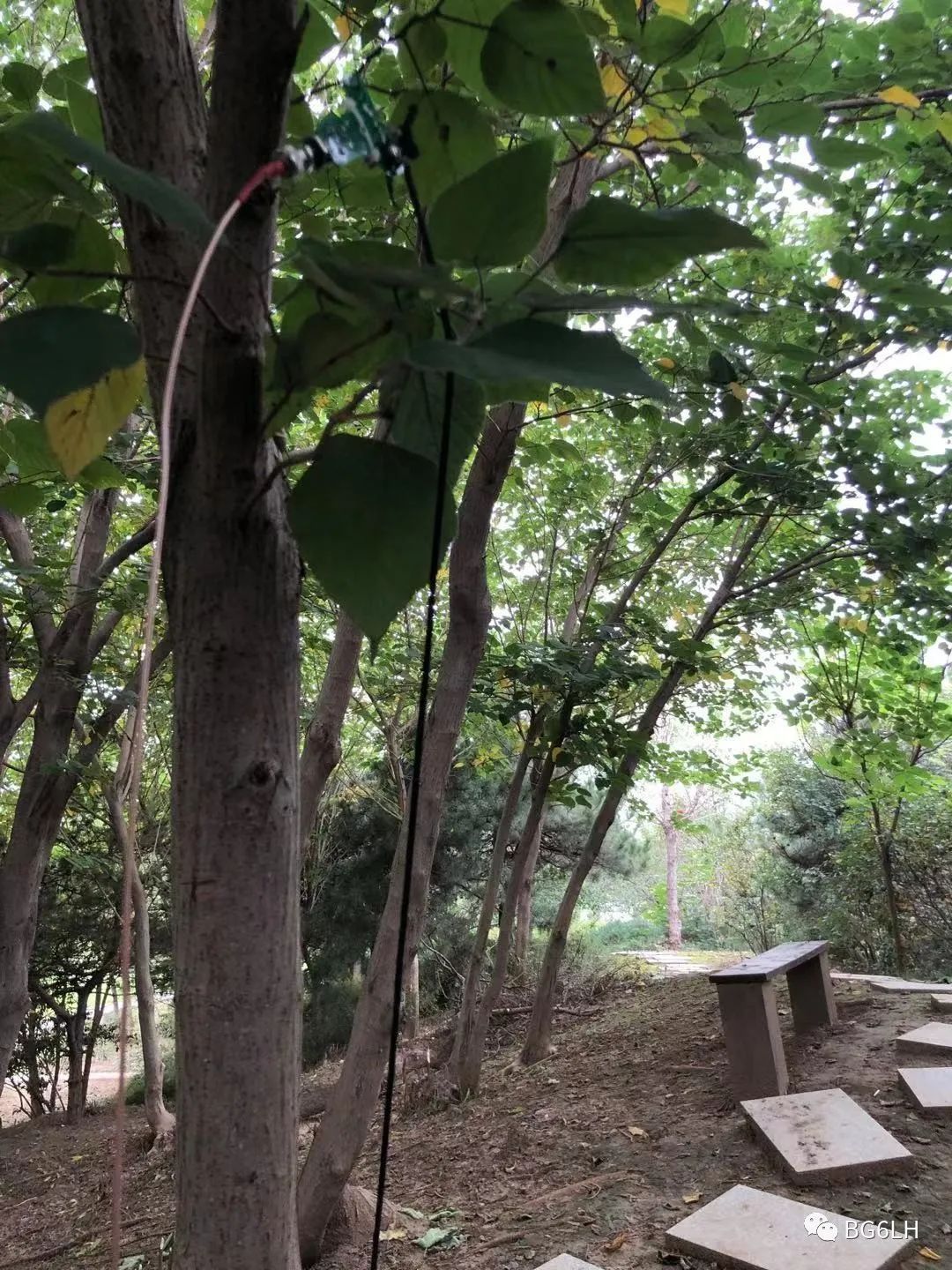

新的天线是一根全尺寸端馈，20米长，东西走向，水平横拉，距离假山山顶地面3-4米，假山也就是三四米高，山脚下是昨天的长凳。
这种横拉架设方式，常常被用在近距离无盲区(NVIS)通联的场景。利用电离层的第一次反射，能覆盖方圆五百公里左右，就像往天花板上喷水，反射回来把全屋子地面都浇透。这种天线适合在全天候、低波段(8MHz以下)使用。在今天之前，以上这些知识都是在网上看到的，我还从来没体会过。
我在7.050MHz上依然一无所获。只收到了河北邢台的BH3QAA和天津台的通联，双方的信号到我这里都可以59。但是我插不上话，功率太小了。
索性到7.024MHz上，发了一把CW电报，嘀嘀嘀哒的样子，忽然间听到有人回应我。然鹅，我只听懂了我自己的呼号，对方的呼号似乎是一个BG3***。这让我信心大增。看来QRP不是问题了。
再次回到SSB，在“菜市场”7.050MHz附近来回扫听，收到7.056MHz上BG1II正在呼叫CQ。我马上应答他，他居然收到了！我的信号很弱，他反复几遍才能抄全我的呼号。他在用大功率发射，一根斜拉端馈天线，QTH在房山。我报告我是6W发射，他似乎很惊奇。他 给了我45的信号报告，说明信号可辨程度尚可(5分制的4分)，但是信号强度不足(9分制的5分)。我给他的信号报告59。之 后就QSB了，干扰也上来了，我们赶快喊73结束通联。
晚上回到家，我在网上联系到了BG1II，请教他天线的具体情况：这是一根南北走向的天线，北高南低，并且在楼体南侧。这跟我的天线基本是垂直的。也就是极化方向完全不搭。说明这次极大可能是利用了电离层的直上直下的反射。 这是一次典型的QRP NVIS通联！
总结
- 品川天线， 以及这一类的小尺寸天线， 接收性能还是不错的；
- 小天线能辐射电磁波， 愣要去 大功率云集的地方凑热闹是不自量力 ；
- 玩 QRP要 有喂蚊子的耐心；
- 把不靠谱的因素排除掉，并确认剩下是靠谱的，再次分析问题；
- 不管用啥天线，都要对它的性能有足够的理解，期望过高、或者过低都是一种伤害。
