FAQ：可以用树莓派的GPIO串口控制电台吗？

这个问题经常会被问到。大概因为一方面 商品电台配套的串口控制转接头、线、盒子等换外设往往很贵，另一方面树莓派又恰好有GPIO的串口。理论上讲这的确可以实现的。但是换个角度考虑， 用这个来实现串口控制电台的话，可以做的更经济吗？

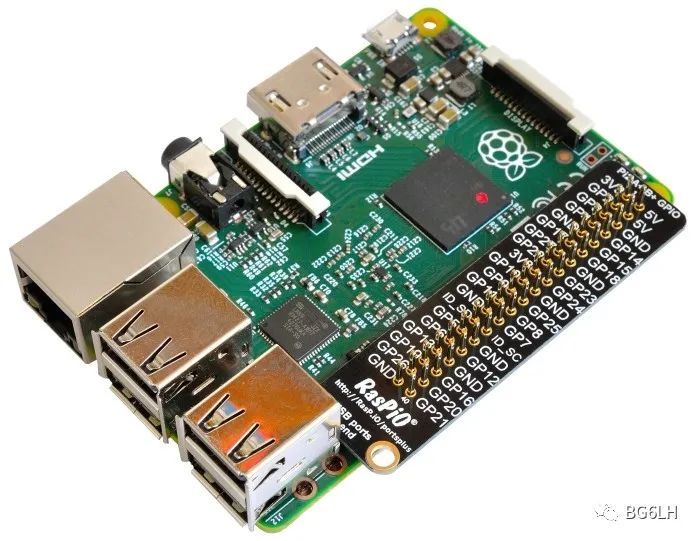

上图：树莓派的GPIO，来自raspberrypi.org

我们查阅了树莓派的官网GPIO说明文档，在一开始它就提到，连接GPIO引脚的电压如果超过3.3V，则有可能会把它烧了。详见：

https://www.raspberrypi.org/documentation/hardware/raspberrypi/gpio/README.md

此外，GPIO除了少数几个不可定义的引脚外，其它引脚的输入输出电平都是3V3的，这也包括了GPIO串口的信号收发引脚GPIO14和15。详见：

https://www.raspberrypi.org/documentation/usage/gpio/README.md

反过来看电台上常见的几种串口的电平：

• 标准RS-232C接口(DB9接口)电平：+3V～+25V，或者-3V～-25V；
• Yaesu的ACC接口(mD8接口) 电平： 0～5V；
• Icom的CI-V接口(3.5mm音频接口)电平：0～5V；
• 标准USB接口电平：0～5V。

这基本上都是大于3.3V的电压。

所以，当你思考用树莓派的GPIO去直接控制电台的时候，你首先要考虑的是电平转换。这在成本上已经超出了早已白菜价的USB转TTL、或者USB转232的设备了。

我们暂时没找到GPIO串口直接控制电台的案例。看到过一些控制继电器实现PTT的案例，但这不是串口协议的，无法通过成熟的Hamlib库实现电台控制。欢迎有这方面经验的HAM给我们留言，大家一起交流。
