FT-817/818的蓝牙DIGI模式试验板(1)

2023-05-27 18:02:00 UTC 关键词: Bluetooth, DIGI, FT-817, FT-818, JDY-67

FT-817/818的蓝牙板合集

最近做了一个可以直插在FT-81x系列收发信机后面板上的蓝牙DIGI模块。玩数字模式，省去了一大堆数据线、数据盒子。出门野外摆摊儿FT8，只需要带个安卓手机就行了。

背景

年初看到老朋友BG6JJI设计的一个蓝牙DIGI适配器，可以用在一些老的收发信机上，让它们具备了无线传输音频和CAT的能力。他用了一个叫JDY-67的蓝牙模块。我不确定这个JDY-67是哪个厂生产的，但是它真的很便宜，而且真的能同时蓝牙音频、串口协议通信。只是BG6JJI的适配器需要外接一个锂电池。

FT-818后边直接就有13.8V的常电压输出，这应该能让这个模块更简洁。我曾经测量过FT-818后面板上DATA和ACC接口的尺寸，参考了FT-817ND的服务手册（Service Manual），画过一个可以装在后面板上的PCB。当时的初衷是做一个USB的外接板，用一条USB线取代那些数据线、盒子……如今有了JDY-67，连USB都省了。

还有最关键的一点，BG7YOZ做了FT8CN。从此，HAM社群有了免费的手机FT8软件！尽管它只支持安卓手机，但是出门不用带电脑了！

现在，是时候彻底摆脱数据线了！

电路设计

电路设计方面我并不专业，但是这个直插PCB的思路引起了好多人的共鸣。很多高手给了我很多有益的建议。

设计过程不在这里赘述了，我已经把这个板子的原理图、PCB布局、Gerber文件、特殊符号、封装等等，分享在了两个代码仓库：

Gitee https://gitee.com/bg6lh/FT-81x-BT-DIGI-Adaptor
Github https://github.com/BG6LH/FT-81x-BT-DIGI-Adaptor

尽管FT-817/818系列收发信机今年停产了。但是这个产品热卖了二十几年，有广泛的群众基础，深厚的产品文化。**有兴趣的朋友，欢迎一起研究。你可以随便改设计，发布自己的产品。**我提倡“CC-BY-NC-SA 4.0”许可协议，希望大家也能坚持。

原理图

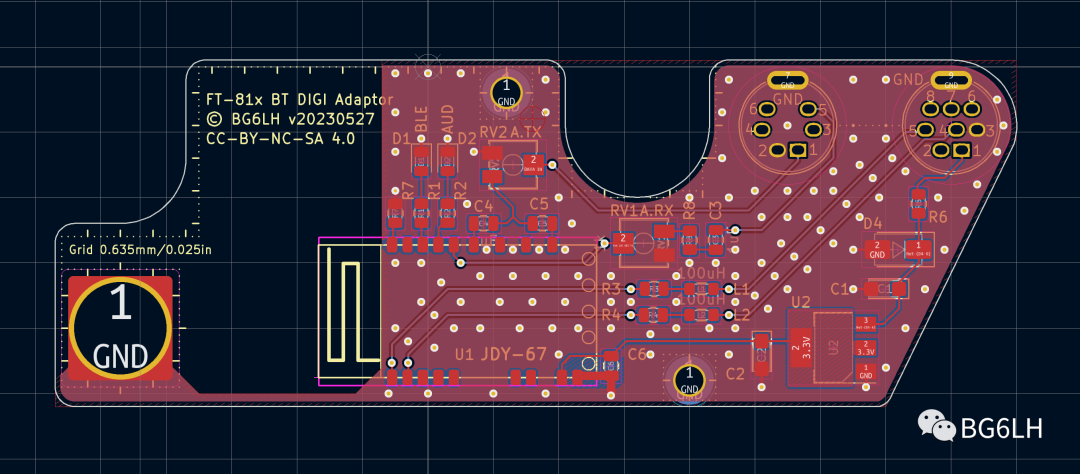

PCB布局

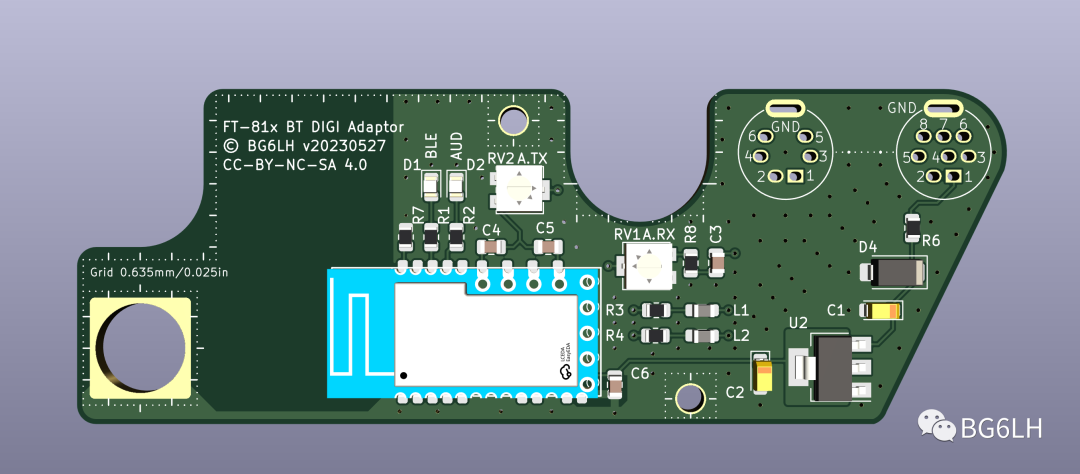

3D模型

实验板的实验

我前后打了三次板，制成了两版成品，并做了几轮实验，每次都能发现一些问题，并调整了部分设计。

最终，在美丽的萧太后河畔，成功实现了一次野外QSO，用的是品川天线。实现了“不带一根线，随时随地FT8”的梦想。

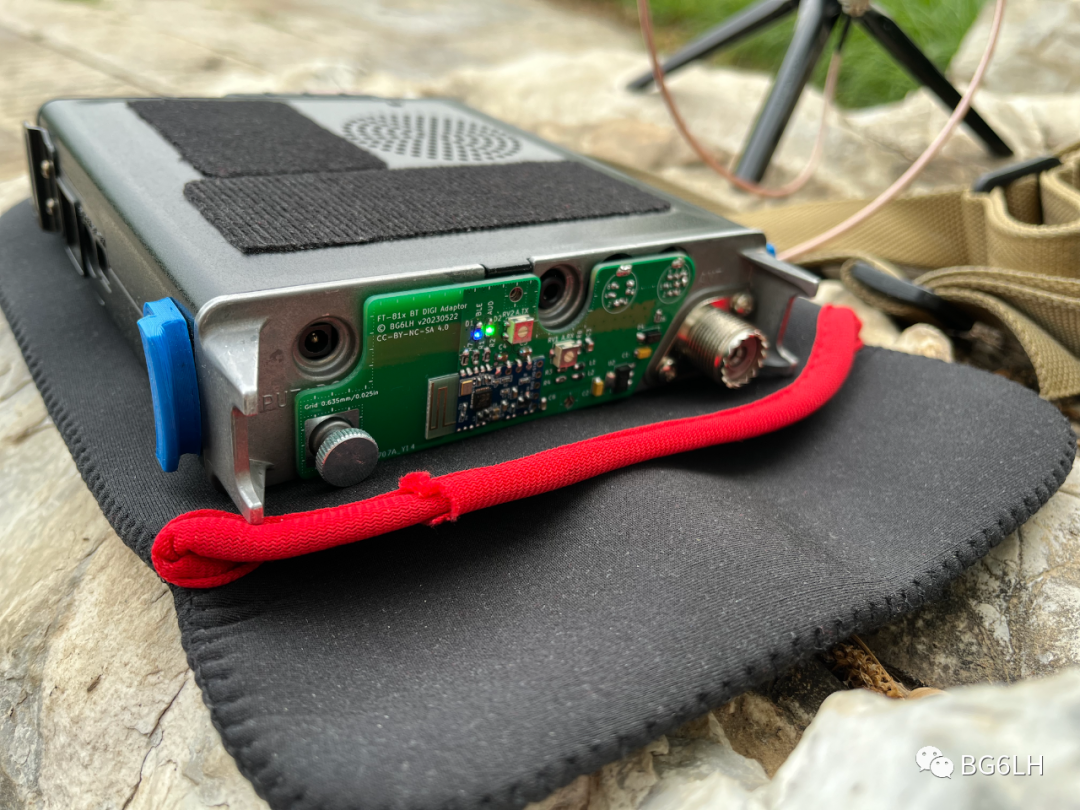

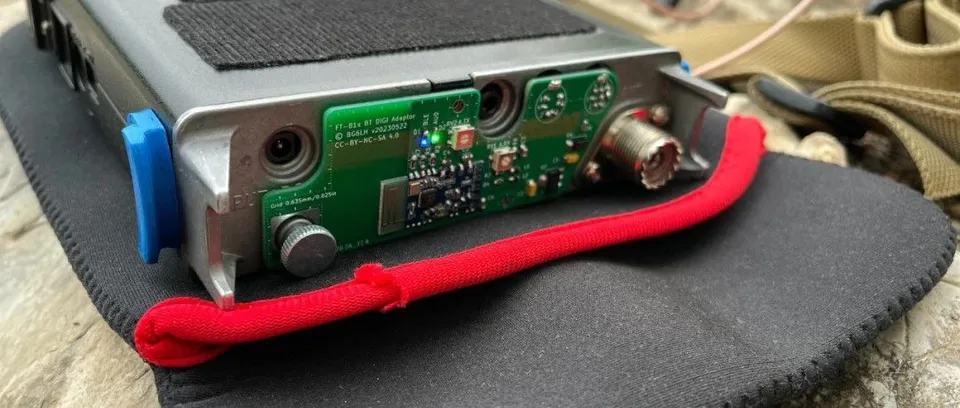

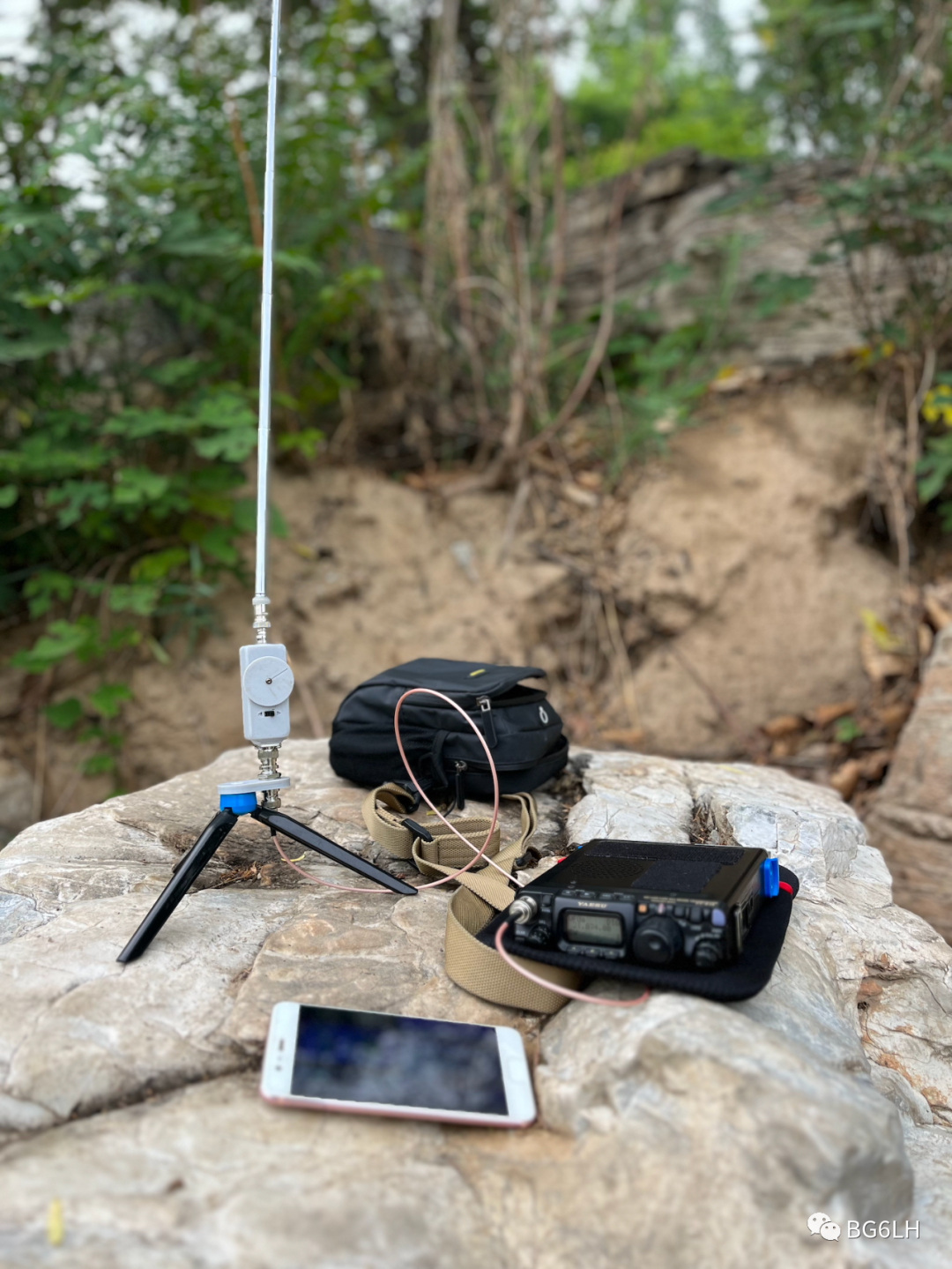

FT-818 蓝牙FT8 Go-Pack

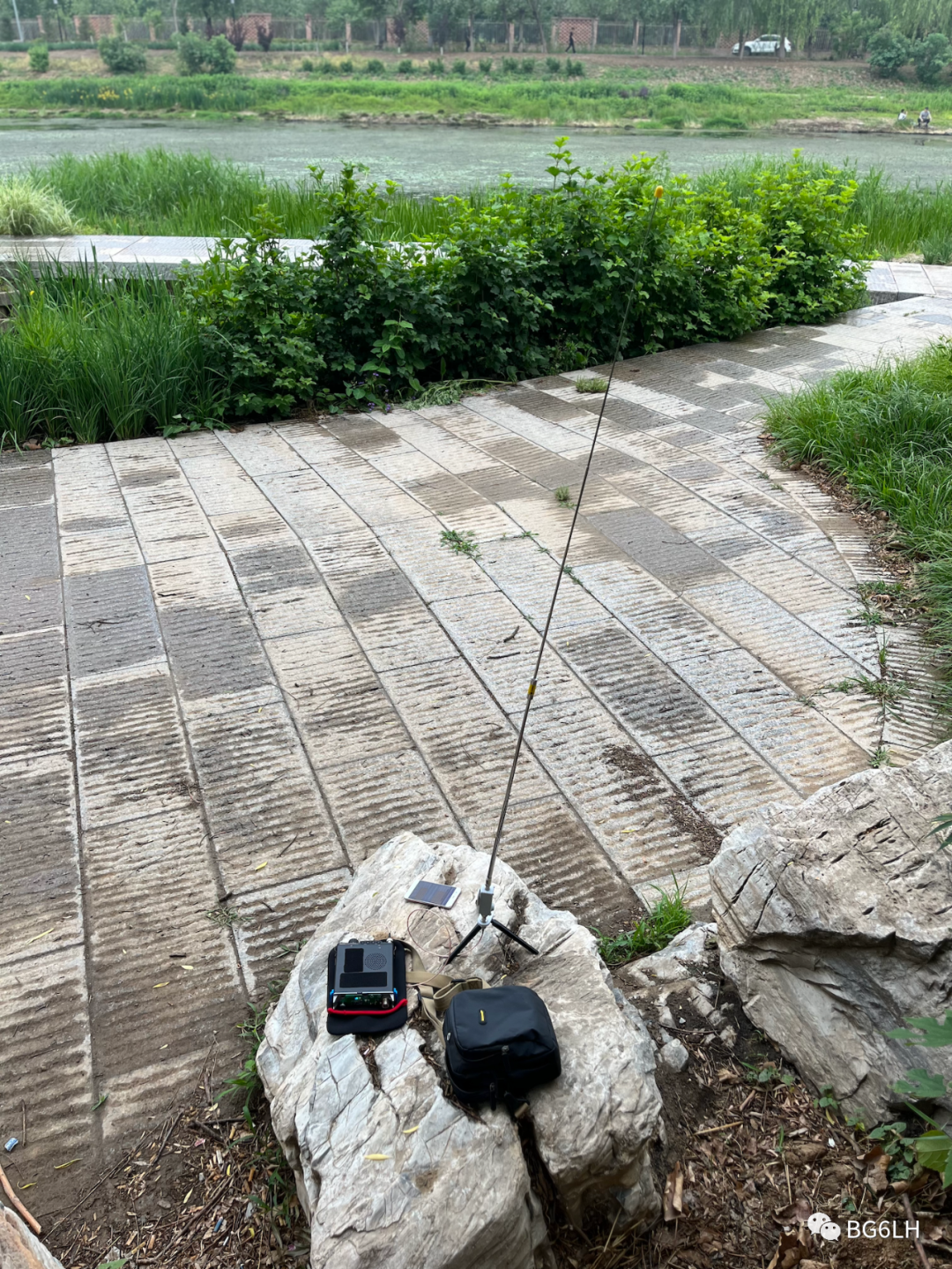

萧太后河畔

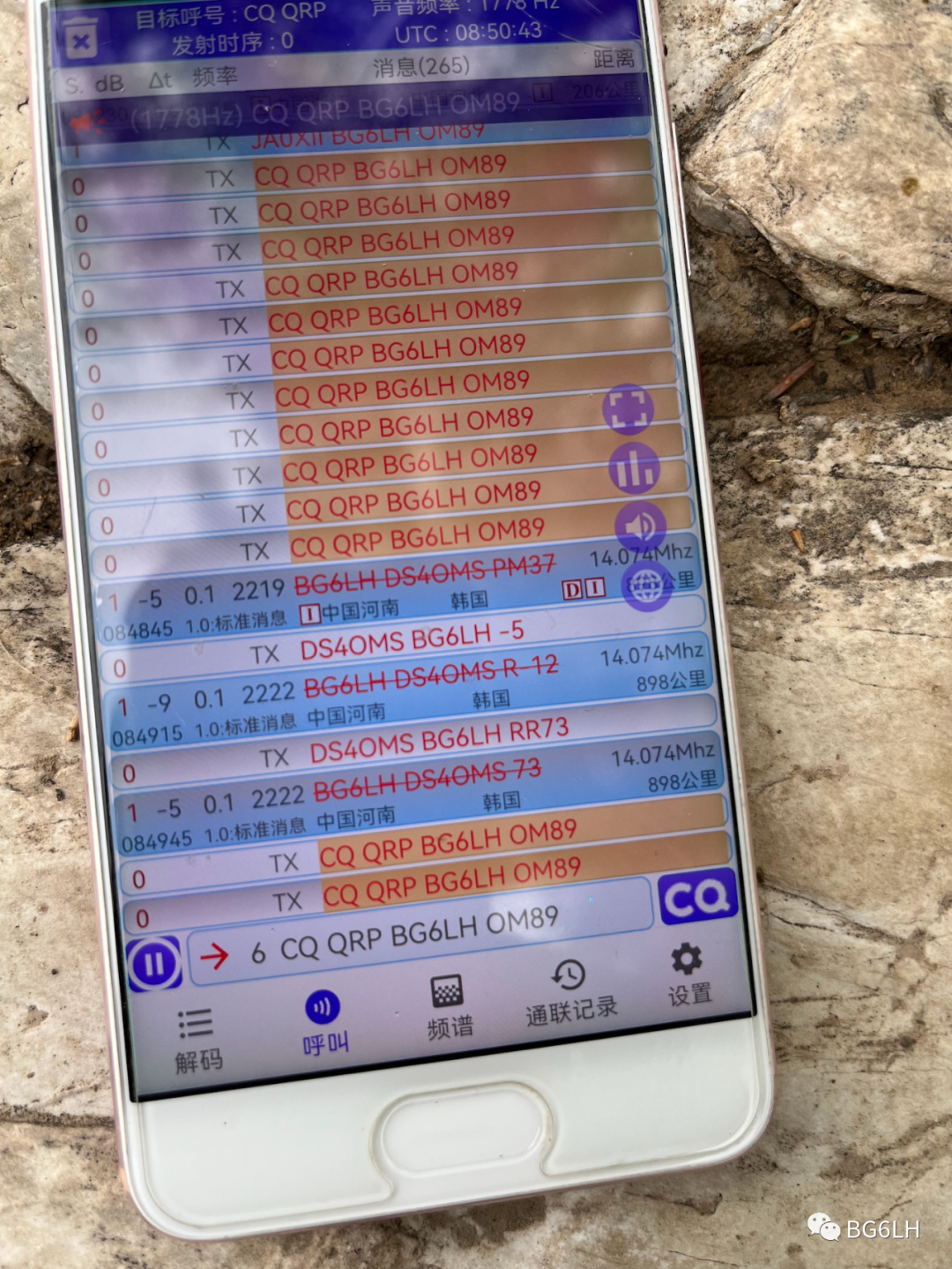

当天下午有韩国、日本、四川的十来个HAM收到了我的信号。最终成功和DS4OMS取得QSO。毕竟品川天线还是弱了点，能通上靠的是缘分。

一点遗憾

我尝试在电脑上使用这个实验板，但是没成功。无论是Mac还是PC，蓝牙连接之后还是有各种问题。有时候是音频忽然断开，有时候CAT不能发射，有时候连VOX都不支持……还有驱动问题，WSJT-X会识别出cu. tty.两个设备，不过倒是RumlogNG能把两个设备识别为一个。不知道是不是因为JDY-67这个模块的问题。

但是，安卓手机上就挺稳定，野外玩了半个多小时，FT8CN始终没遇到过任何问题，真香！

目前，BG6JJI和BG7IKK已经转向BT401模块了。更通用的蓝牙模块才是解决问题的方向。

如果能够在电脑上稳定地执行蓝牙的音频+CAT，那可玩的就多了，APRS、RTTY、fldigi的音频CW……只要是基于音频的数字模式基本都可以玩了。

最后，我不打算做成品或者套件。所以别问我这板子卖不卖了。大家可以去下载我打包好的Gerber文件，自己打板做一套玩玩。想买成品的，大家可以去找闲鱼号**“杰瑞和汤姆”**试试那套带电池的啦。

原文发表于我的微信公众号 BG6LH - FT-817/818的蓝牙DIGI模式试验板(1)
