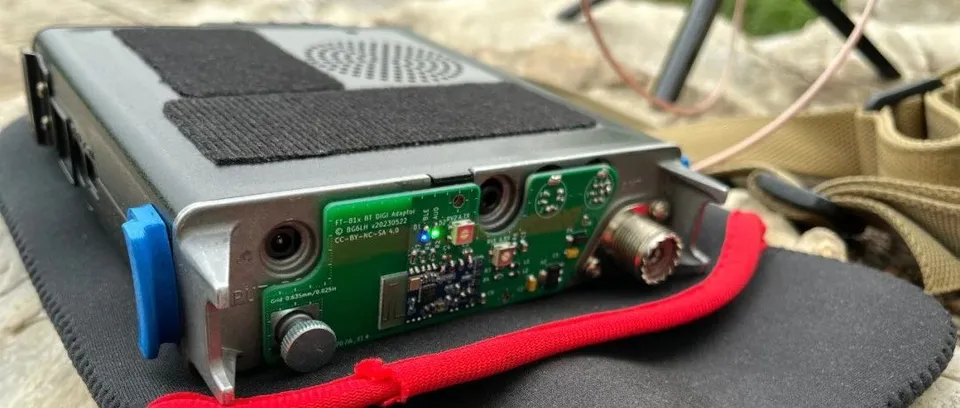

FT-817/818的蓝牙DIGI模式试验板(2)优化更新 image

FT-817/818的蓝牙DIGI模式试验板(2)优化更新

关键词: Bluetooth, DIGI, FT-817, FT-818, JDY-67

FT-817/818的蓝牙板合集

上一篇介绍 《FT-817/818的蓝牙DIGI模式试验板》 提到“一点遗憾”，今天做了一次重要更新。


电源更新

  • 关于电源的各种问题，事实是FT-817上的保护电阻失效了，导致蓝牙电源压降太大
  • 正式结果请参考《拯救R1235》和《电源电阻参数更正》
  • 这里做了一些列测试，发现了一些JDY-67的特性，也有点意思。

在反复测试的过程中，有一天忽然蓝牙连接就丢失了，而且BLE状态灯一闪一闪的。翻遍JDY-67那山寨气息浓厚的Datesheet，也没有找到答案。百思不得其解之时，发现它越闪越慢，直到最后不闪了。莫非是……FT-818没电了？

此时FT-818还能开机，显示电压还有9.7V。测量蓝牙的Vcc电压是3.279V；BLE状态灯不亮；FT-818的ACC电源针脚是8.9V；过了 分压电阻R6和 稳压的齐纳二极管，在 线性稳压器 LM1117-3.3之前是6.44V。

看来JDY-67的状态灯闪烁，应该是因为它电压处在临界状态了。

马上给FT-818的电池充电。我用的是WindCamp的那个锂电池。充满电开机显示12.4V；ACC电源针脚10.8V；齐纳管之后6.64V；蓝牙Vcc上是3.280V；BLE状态灯常亮。蓝牙连接又恢复了！

也就是说，只差0.001V，JDY-67就不干活了。

几个无线电老中医们凑在一起会诊了这个现象。我们找到一份JDY-67的核心芯片BEKEN BK3266的Datasheet，发现里边应该有一个LDO稳压电路。JDY-67是个给山寨蓝牙音箱做的方案，它必然有山寨的绝活。或许为了适应各种锂电池，它可以适配更宽泛的电压。那本Datasheet里在不同地方提到了三种Vcc电压，3.3V、4.2V、5V。好吧，那我们就换个5V的LDO试试。

果然，药到病除。

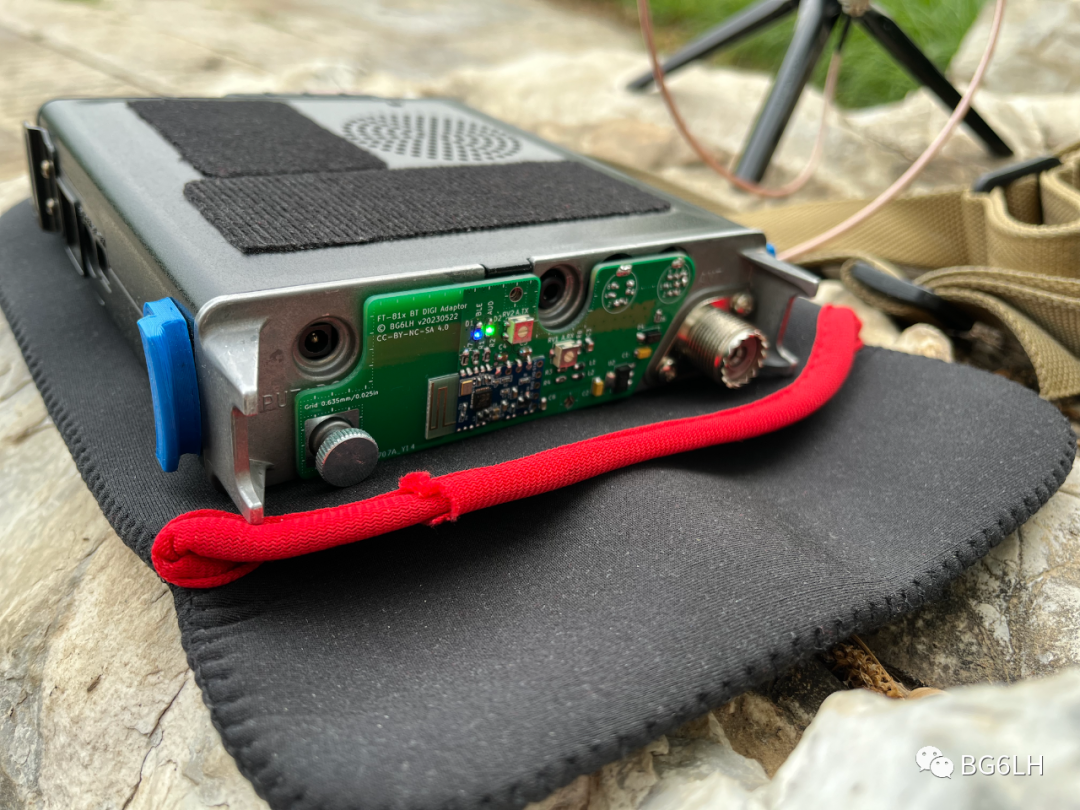

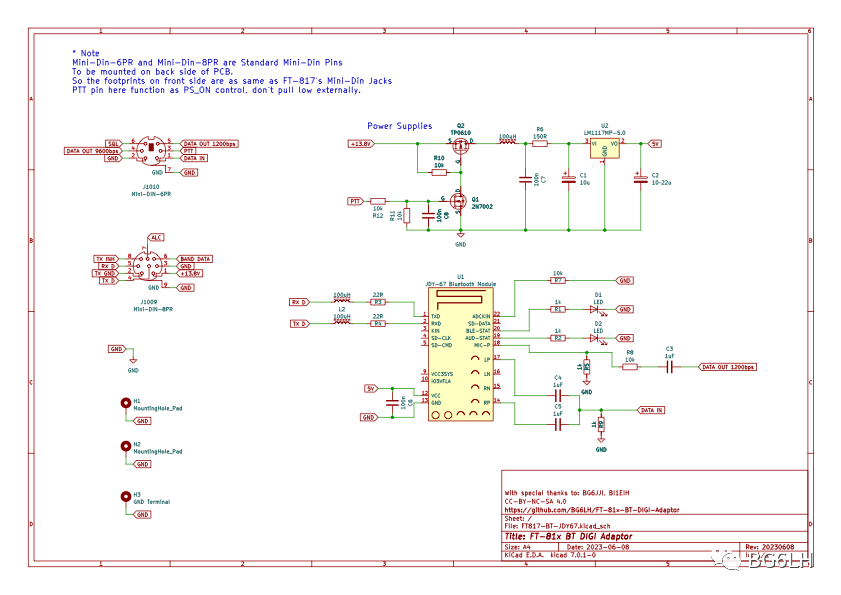

现在蓝牙的Vcc上是4.99V。一直用到FT-818没电，自动关机，蓝牙连接再也没断过。后来BI1EIH优化了这部分电路。去掉了齐纳管，增加了一个滤波电感。通过MD6的PTT针脚引出信号，给电源增加了一个软开关。这样，在FT-818关机的时候，蓝牙板也会断电。野外架台，电池能省就省。


其它优化

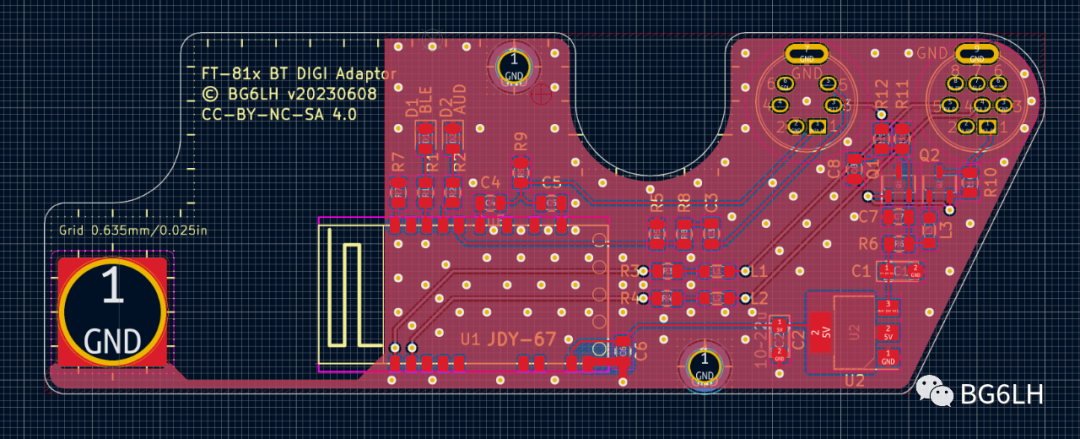

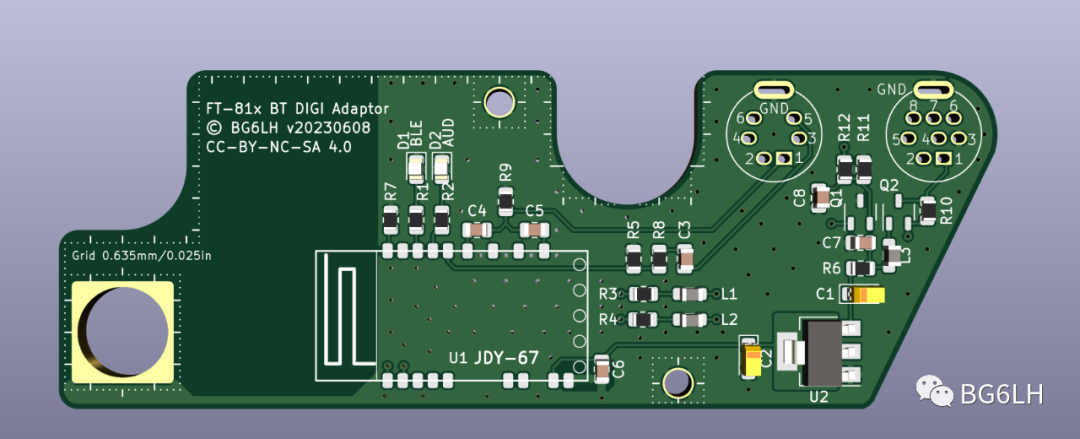

音频部分的可调电阻，测试之后发现没有啥必要，改成了固定值。软件调音量就好了； 之前个 别接地的焊盘不太容易上锡，这次优化了一下PCB覆铜的散热规则，接地焊盘做了热隔离，再焊接会容易多了。

这次还特别把音频和信号的布线分别做在了PCB的正反两面。希望有更好的射频隔离。


软件和驱动的问题

新板(20230608)刚下单，还没做出来。但是在上一版(20230527)PCB的基础上升压以后，做了一系列测试，至少可以排除一些硬件问题，区分出来一些软件问题。

FT8CN

在Android版FT8CN上，这套系统始终好用。几个小时没掉线，直到FT-818没电。

Windows WSJT-X

在Windows的WSJT-X蓝牙CAT也搞定了。 Windows连接蓝牙设备JDY-67-Audio之后，设备管理器里列出两个新串口设备。不过有两个老中医都是第一次连JDY-67蓝牙之后，WSJT-X的CAT不成功，从系统里删除蓝牙再连接一次才成了。此外，在Windows的WSJT-X里JDY-67的音频设备被识别出三个：蓝牙音频、蓝牙麦克风，蓝牙耳机。在WSJT-X的音频设置中，输入设备选蓝牙麦克风，输出设备选蓝牙耳机。搞定。

Windows WSJT-X的发射体验不太稳定，偶尔还有停止发射的情况。 有时候重新按一下TX发射按钮，它就能再次恢复发射。这大概率 还是因为JDY-67的蓝牙音频设备有三个，其中某一个可能有“省电”模式，所以音频会自动暂停。

MacOS WSJT-X & RUMLog NG

在Mac上仍然不好用。Mac版WSJT-X会把蓝牙识别出两个串口设备： cu.JDY-67-Audio ，和 tty.JDY-67-Audio 。无论哪个都不能执行CAT。

但是 RUMLog NG 这个软件可以把两个串口设备识别为一个。很早以前它就针对Piglet的蓝牙CAT模块做过兼容，作者DL2RUM自己也用IC-705，所以他的软件针对Mac的蓝牙有解决方案。而且RUMLog NG可以模拟DxLab Suite服务。DxLab Suite是在Windows世界的八个电台控制软件的耦合方案。经年日久，很多软件也都支持它。WSJT-X就支持。

于是，我得到了一个“Walk around”的解决方案：用RUMLog NG和FT-818建立蓝牙连接，提供DxLab Suite服务。WSJT-X连接到DxLab Suite的服务上。蓝牙CAT顺利实现了……一部分。

之所以说是一部分，因为Mac版WSJT-X还不能直接获得JDY-67的音频。必须要打开Mac的系统音量设置面板才行。这太奇怪了吧。

其实在WSJT-X的音频设置里，的确识别出来了一个叫JDY-67-Audio的设备。但是，它没法区分哪个输入、哪个是输出。我猜想，可能是系统音量设置可以区别出JDY-67的输入和输出。所以打开那个面板之后，WSJT-X才能分出来输入输出。不过就算打开了系统音量设置面板，一旦发射几轮之后，JDY-67也会掉线。只能重启蓝牙，重启一系列软件工具链，重新连接。

结合上述复杂的体验，我感觉JDY-67过于强(山)大(寨)，可兼容的方案太多，设备名称好几个，所以在不同的操作系统里的识别结果有点乱了。至少目前看来，软件问题大部分还是设备识别的问题。暂时不能定性为电台的射频RFI问题。要不要去Linux宇宙看看，要不要这么自虐？或许Linux的开放性能帮助分析这些稀奇古怪的问题？


最后，目前发布的蓝牙DIGI板设计，基本接近硬件的理想性能了。大家一起下手试一下吧。
