FT-817/818的蓝牙DIGI模式试验板(3)紧急更新 image

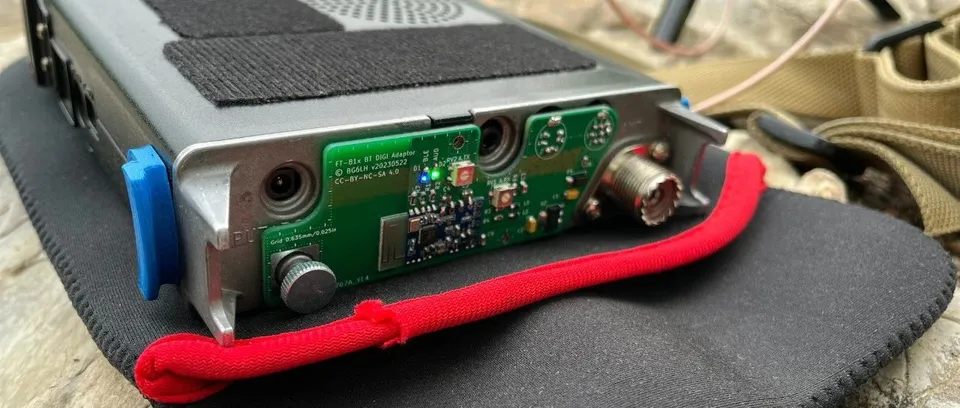

FT-817/818的蓝牙DIGI模式试验板(3)紧急更新

关键词: Bluetooth, DIGI, FT-817, FT-818, JDY-67

FT-817/818的蓝牙板合集

昨天发布的FT-81x蓝牙DIGI板 20230608 版本有问题，今天紧急更新了一下。

问题出在软开关的两个MOS管Q1和Q2，引脚编号跟市面上能买到的不一致。

原因很简单，无线电老中医没从KiCad元件库里抓药，而是凭着对软开关电路的经验开了个方子，选的是N、P沟道MOS的SOT-23-3通用符号。哪成想引脚顺序居然不一样，翻车了。

总结一下教训，画KiCad 还是尽量先从库里找元件；实在找不到再用通用符号；用通用符号时务必先找元件的datasheet确认。

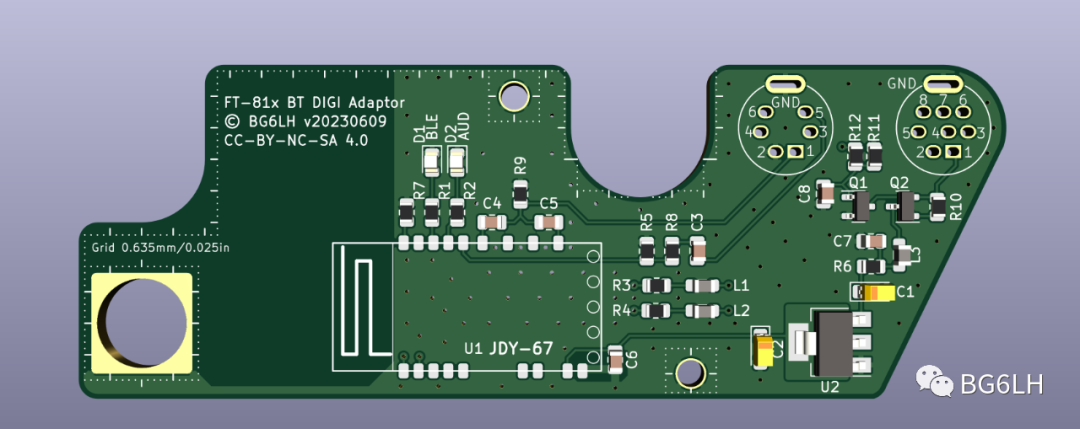

最新更新 20230609 已经发布，取代20230608版，欢迎各位指正。

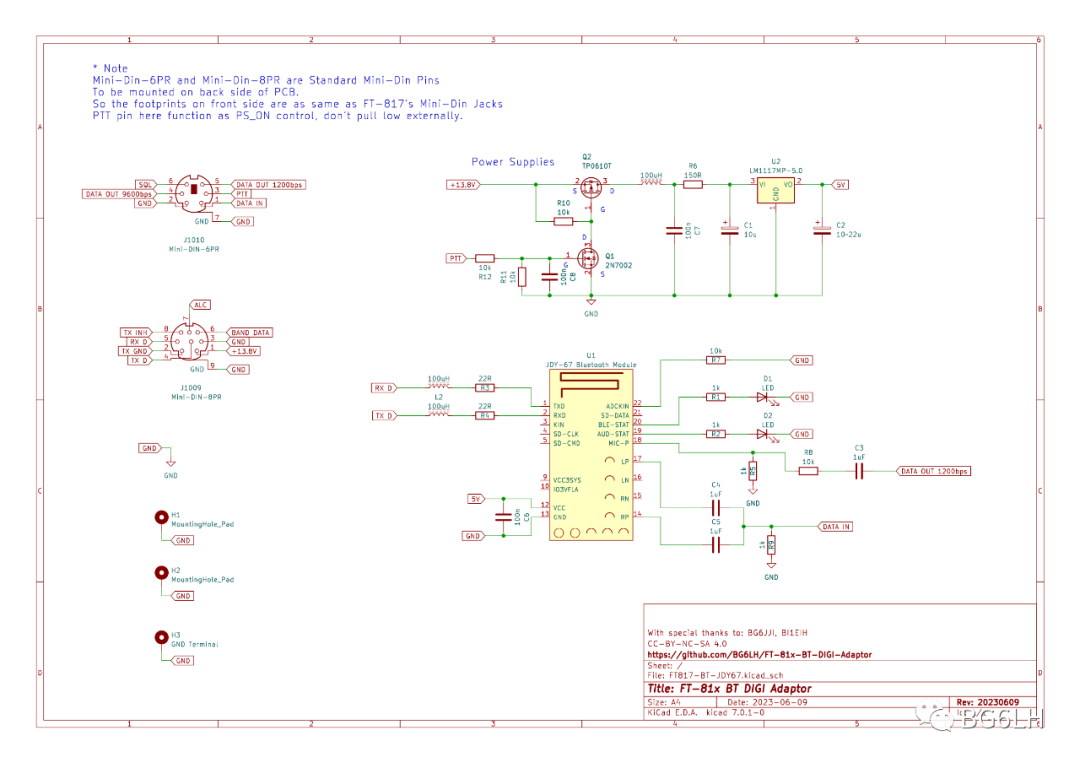

本次更新包括：

  1. 将LDO LM1117-3.3V更新为5V，为蓝牙模块提供持久的电源，可坚持到FT-818没电。
  2. 取消了稳压二极管，电阻R6更新为150Ω，接近理想值。
  3. 增加了电源关闭电路(软开关)，从DATA接口里的PTT针脚取信号，让FT-818关机时蓝牙板自动断电。

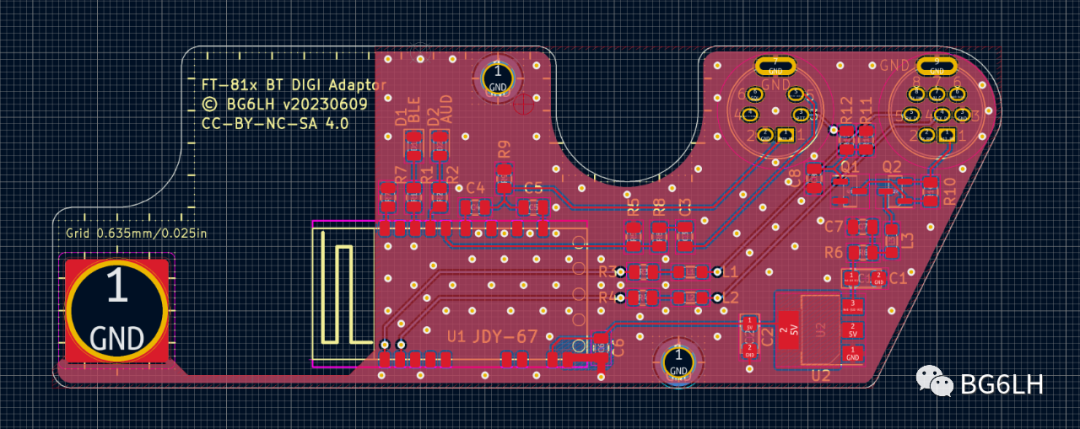

  4. 将音频线路的可变电阻更换为固定电阻，优化相应电路；让音频和信号分别走了PCB的上下两层。
  5. 更新了部分项目符号、封装库。



原文发表于我的微信公众号 BG6LH - FT-817/818的蓝牙DIGI模式试验板(3)紧急更新
