FT-817/818的蓝牙DIGI模式试验板(4)Mini DIN插头 image

FT-817/818的蓝牙DIGI模式试验板(4)Mini DIN插头

关键词: Bluetooth, DIGI, FT-817, FT-818, JDY-67

FT-817/818的蓝牙板合集

为了方便大家自己做这个板子，特别提一下两个Mini DIN的连接器。 FT-817/818 背后的DATA、ACC两个接口分别是标准的 Mini DIN 6 和Mini DIN 8的插座。所以我们这个蓝牙板上需要安装两个MD6和MD8的连接器。

MD6/MD8车针连接器

这里推荐购买 MD6/MD8 车针连接器。“车针”的针是一根实心圆棒，主要用来安装在PCB上预留的焊孔，有更好的导电性。除此之外，你可能还会听说一种叫“冲针”或“充针”的连接器。据说“冲针”的意思是直接冲压进预制模块用的。我们的板子是按照车针的尺寸、定位做的，冲针可能不容易安装，一定要买“车针”。

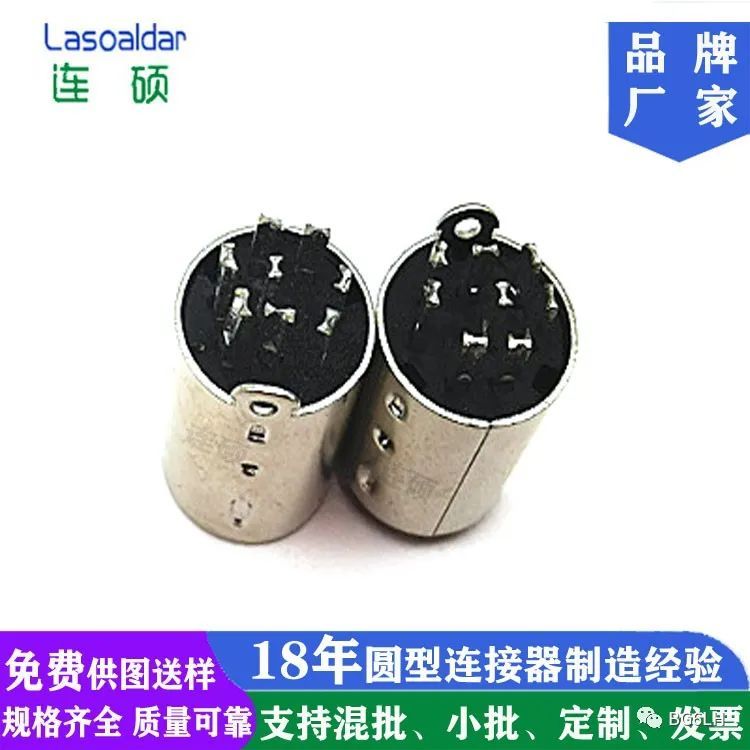

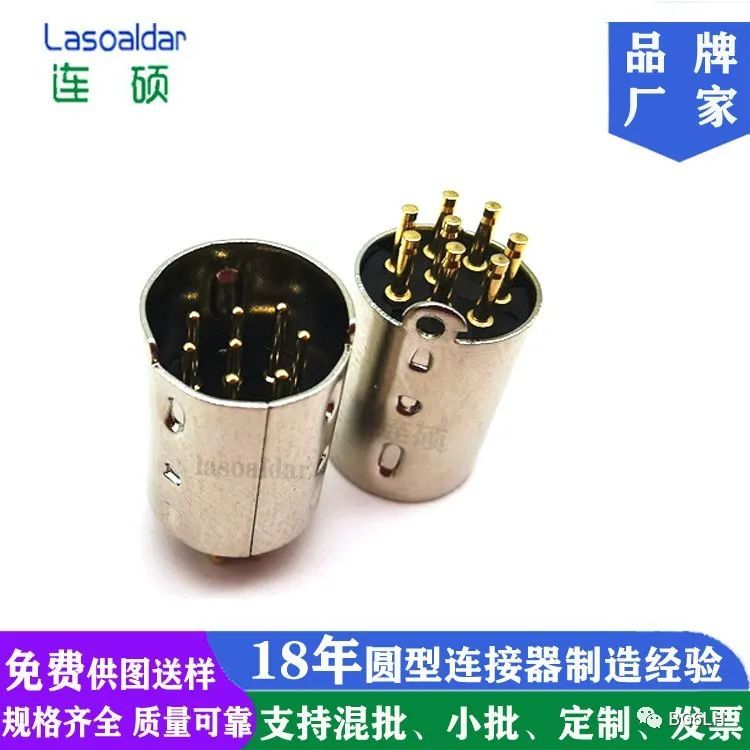

车针Mini DIN 8连接器(推荐) 冲针Mini DIN 8连接器(不推荐)
图片 图片

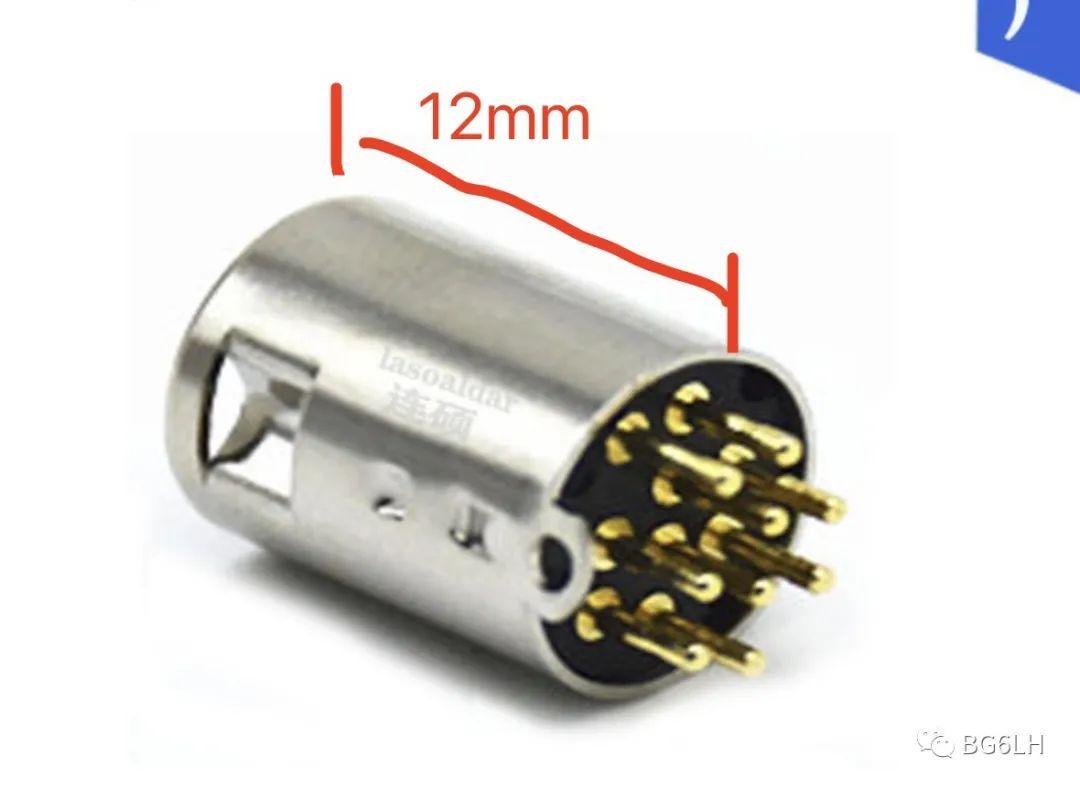

我没买过其它厂家的连接器，我想连接器屏蔽壳的高度应该是统一的。我买的这种，屏蔽壳的高度是12mm。


这里指的**“屏蔽壳高度”**，是从屏蔽壳底边(不含接地耳朵)到顶边最高处的尺寸，即，连接器安装在PCB后的最大高度。可以保证PCB插在 FT-818 后面板以后，和机壳之间还有大约 2mm的距离。

安装与焊接

MD6/MD8的插头要安装在电路板的背面，即没有贴片元件的那一面。焊接时，要先把连接器，插进机器背面的DATA和ACC插座，然后再把板子安装上去焊接。

特别注意：焊接前，确保FT-817/818没有接任何电源， 务必把电池提前取出来！

推荐的焊接顺序：

  1. 先把MD6/MD8的 连接器插进机器背后的DATA和ACC插座；
  2. 然后把PCB装在连接器的针脚上；
  3. 用2mm的金属垫片垫在PCB和机壳之间；
  4. 用M2.5x10的平头螺丝，把PCB固定在机壳上；
  5. 把PCB上的MD6和MD8连接器针脚焊接上；
  6. 仔细检查，确保焊盘之间没有连焊。

先装后焊，是为了最大限度释放这套结构的机械应力，保证以后插拔的顺利。当然，这板子的设计目标就是插上以后就别拔下来了。

最后，PCB打板的Gerber下载地址：

原文发表于我的微信公众号 BG6LH - FT-817/818的蓝牙DIGI模式试验板(4)Mini DIN插头
