FT-817/818蓝牙板(6)拯救R1235 image

FT-817/818蓝牙板(6)拯救R1235

关键词: Bluetooth, DIGI, FT-817, FT-818, JDY-67

FT-817/818的蓝牙板合集

两个月前发布了0609版，BI1EIH给增加了软开关电路。对于电池没开关的用户，在关机后蓝牙板也会断电，这是个对QRP十分友好的设计。

R1235烧了

起初 我做的0609 验证板一直没能成功，手机搜不到蓝牙，蓝牙似乎没启动。在不装蓝牙板的空载状态，电压是足的。一旦挂上负载，开机电压就掉的厉害。几个无线电老中医一起分析了很多原因，直到用12V 实验电源做了一次测试，0609版完美连接了手机蓝牙，而且启动电流只有30mA。

看来问题锁定在了FT-818的CAT接口供电上。这让人不得不面对一个现实，CAT接口的Pin1后边的那个10Ω电阻R1235可能挂了。

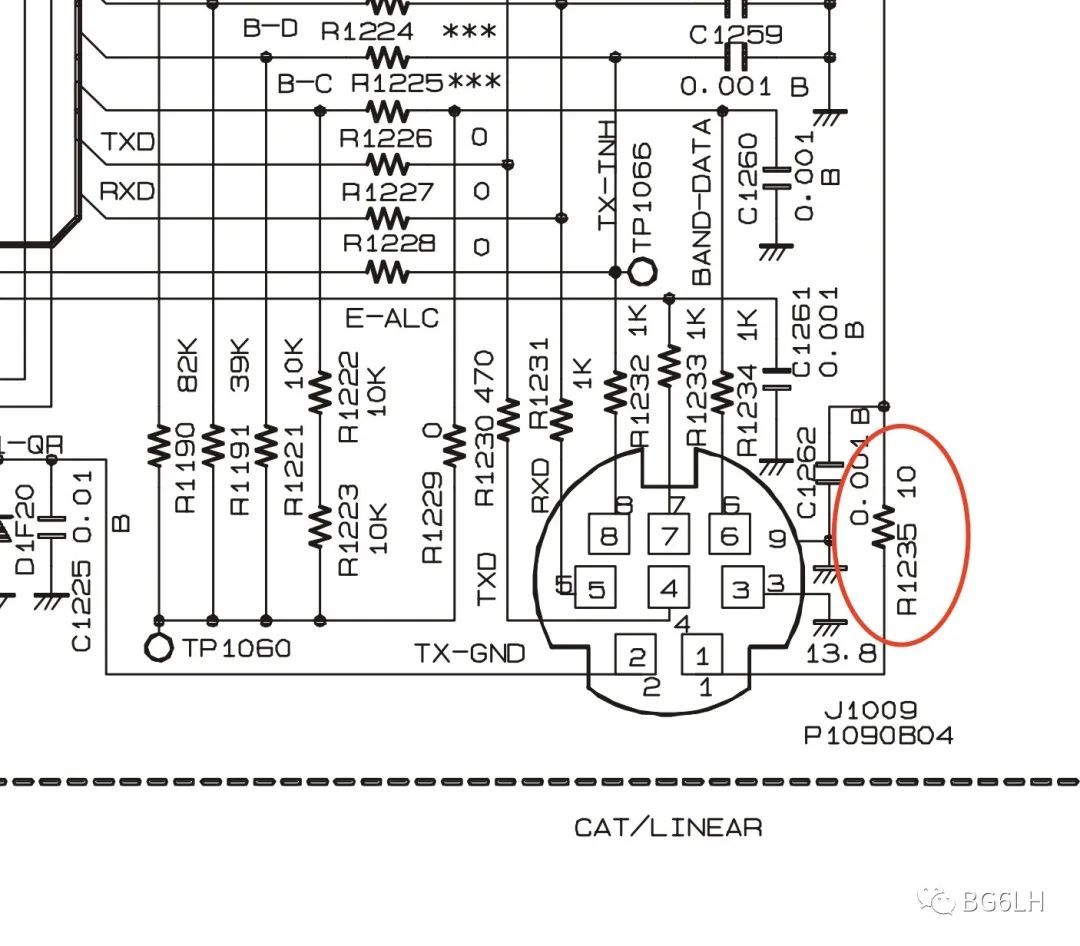

上图是FT-817/817ND维修手册2005版里的原理图。 CAT 接口的Pin 1对外输出13.8V的电压，它和电池的正极之间，只有一个起着分压限流作用的电阻R1235（红圈处），阻值10Ω。

二十年来有不少有趣的817野生外设——诸如蓝牙CAT尾巴、快捷键盘、附加显示器等等——都在从这里取电。

这里的设计也一直在优化。传说最早的R1235是75Ω的。很多老的817ND这个电阻在PCB板的背面，新一点的设计改到了上面。

一些老文章里说R1235是起保护作用的，防止短路意外，那为什么不用一个保险丝呢？兴许YAESU的设计只是为了给CAT或者功放提供一个波段识别的参考电压？

至少第一目标并不是给外接设备供电的。因为这里只有区区百十毫安的电流输出。一旦跟旁边的Pin3（机壳地）短路，至少1A的电流经过，远远高出这个1/16W的电阻承受能力，它肯定就先烧了。这么看的确也保护了后边的电路。

为了验证它是不是烧了，BI1EIH设计了一个实验：用一个1KΩ的电阻并联在13.8V针脚和地之间，测量并联前后的电压变化，推算出了R1235现在实际的阻值，结果是大约207Ω……

阻值增大了20倍，要让蓝牙板有足够的电压，只能继续增大蓝牙板上的分压电阻R6，跟FT-817抢电压，最后整体的电阻上去了，起动电流又不够了……这下终于想明白了从第一版到最后一版那些莫名其妙的问题是为啥了。

更换R1235

有很多人直接把R1235换成了一个自恢复保险丝。为了验证蓝牙板设计，我决定还是换10Ω电阻。

但是拆开FT-818我傻眼了，R1235的位置跟FT-817ND维修手册里的完全不一样。

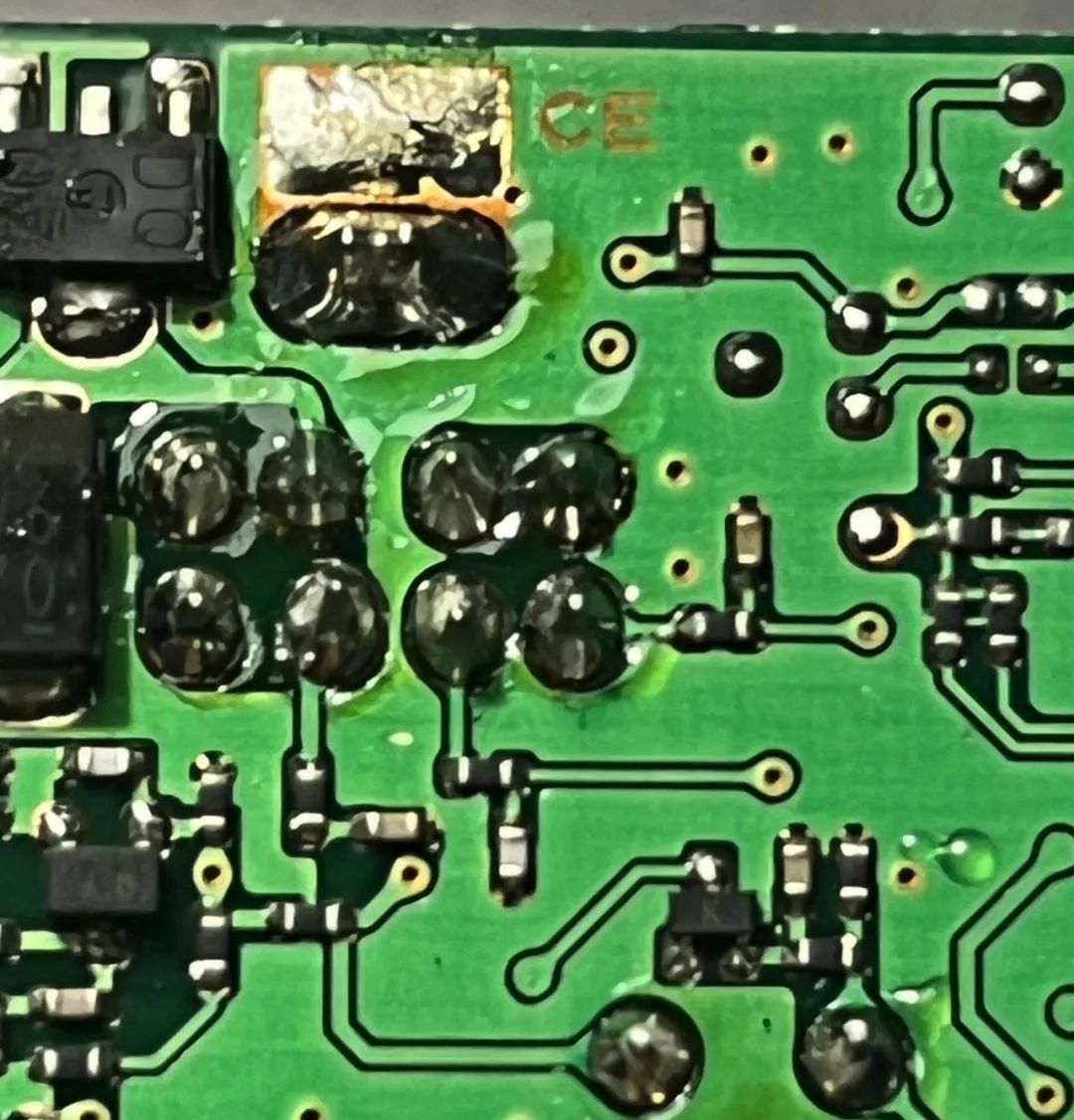

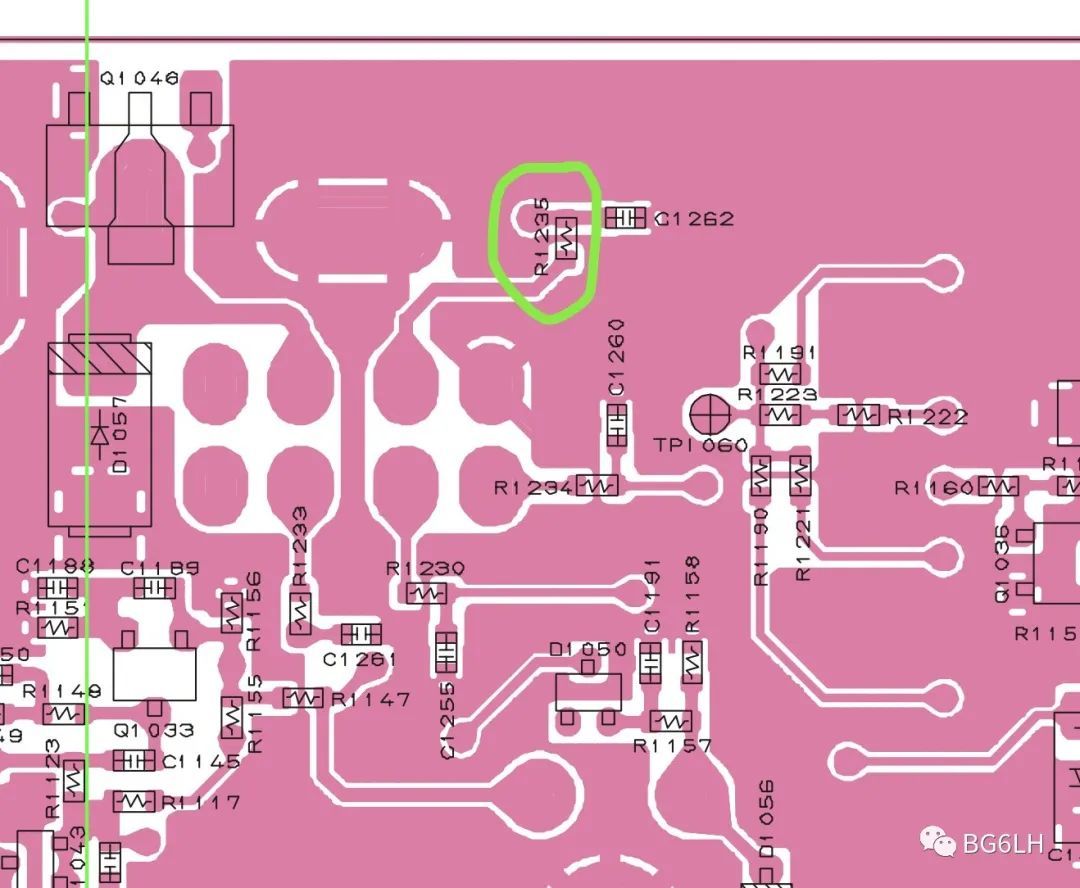

FT-817维修手册里的位置 FT-818的PCB照片
图片 图片

查阅网上的文章，发现FT-817/817ND系列的PCB至少有四个版本。而全世界只能找到最早两个版本的维修手册，上边的R1235都是在PCB的反面。传说最新的FT-817ND的R1235在正面。而全世界都找不到FT-818的维修手册。这下连FT-818是否有R1235都成了谣言了……

对比Dan YO3GGX给FT-817ND换自恢复保险丝的一张照片，他的FT-817ND的PCB跟我的FT-818一毛一样。

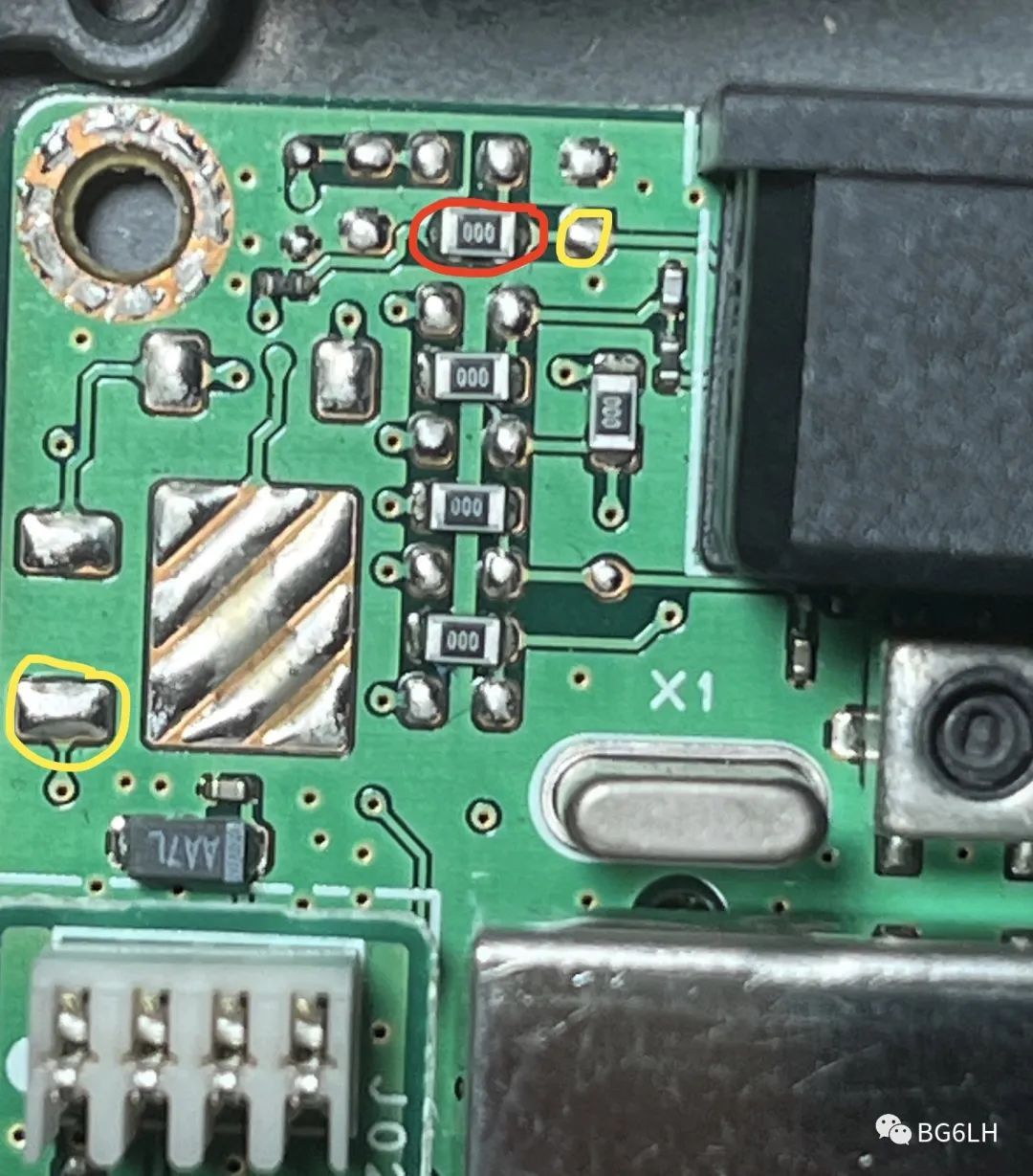

我只能赌FT-818是FT-817ND的马甲了。用万用表测量了跟 CAT的 Pin1 最近距离的电阻 ，只有下图里黄圈、红圈处跟CAT的 Pin1 是直通的。那红圈这个电阻应该就是FT-818的R1235 了。


赌一下吧，抄起烙铁就把它换了。

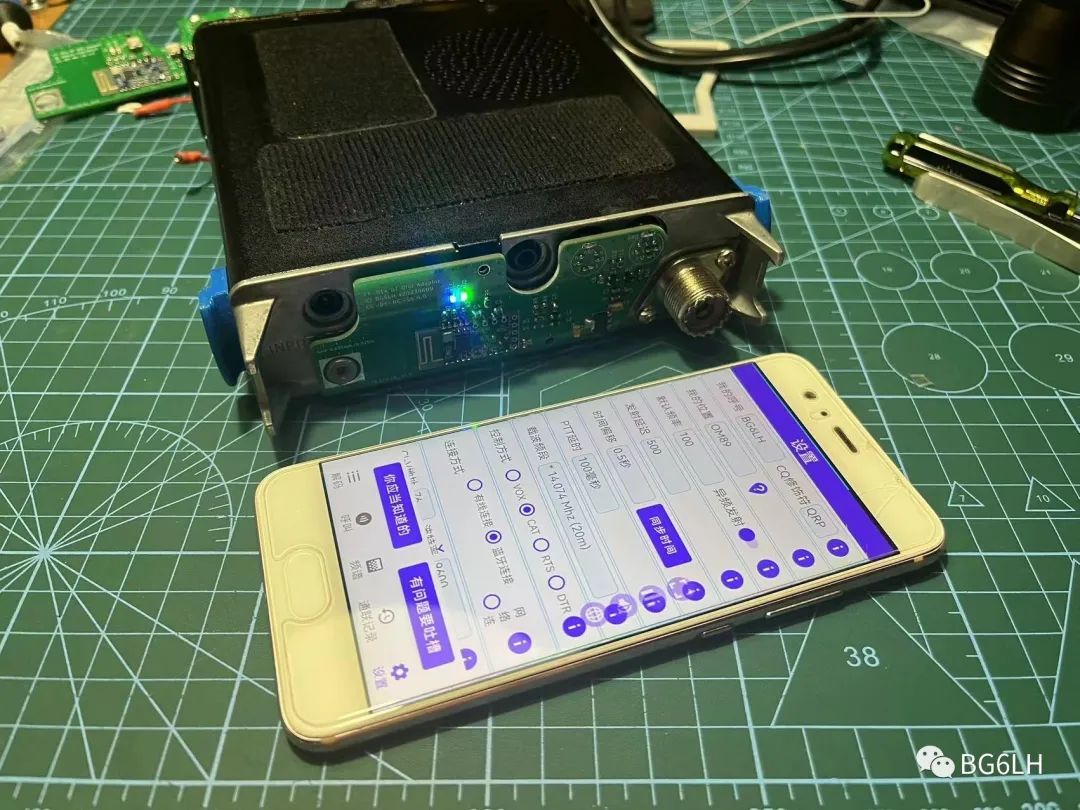

然后，装上我们的0609版JDY-67蓝牙板， 大成功！


3D保护外壳

FT-817/817ND/818的CAT接口，13.8V跟GND的针脚挨在一起，稍有不慎就容易短路电池。此时第一个献身的就是那个10Ω电阻R1235。

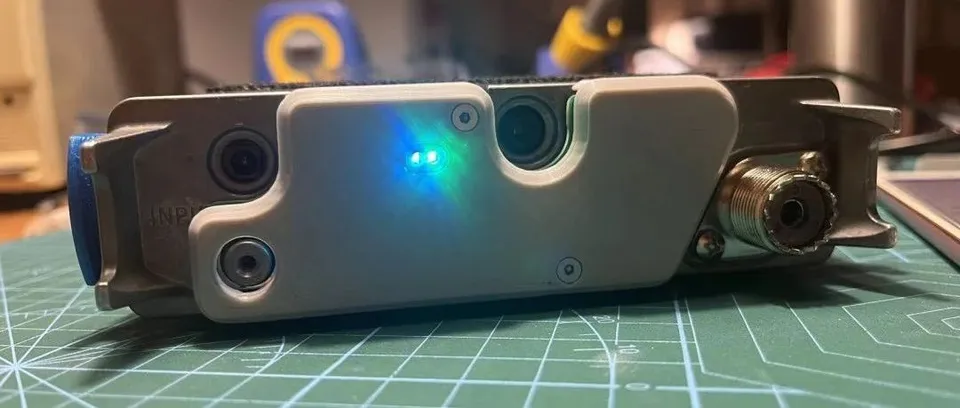

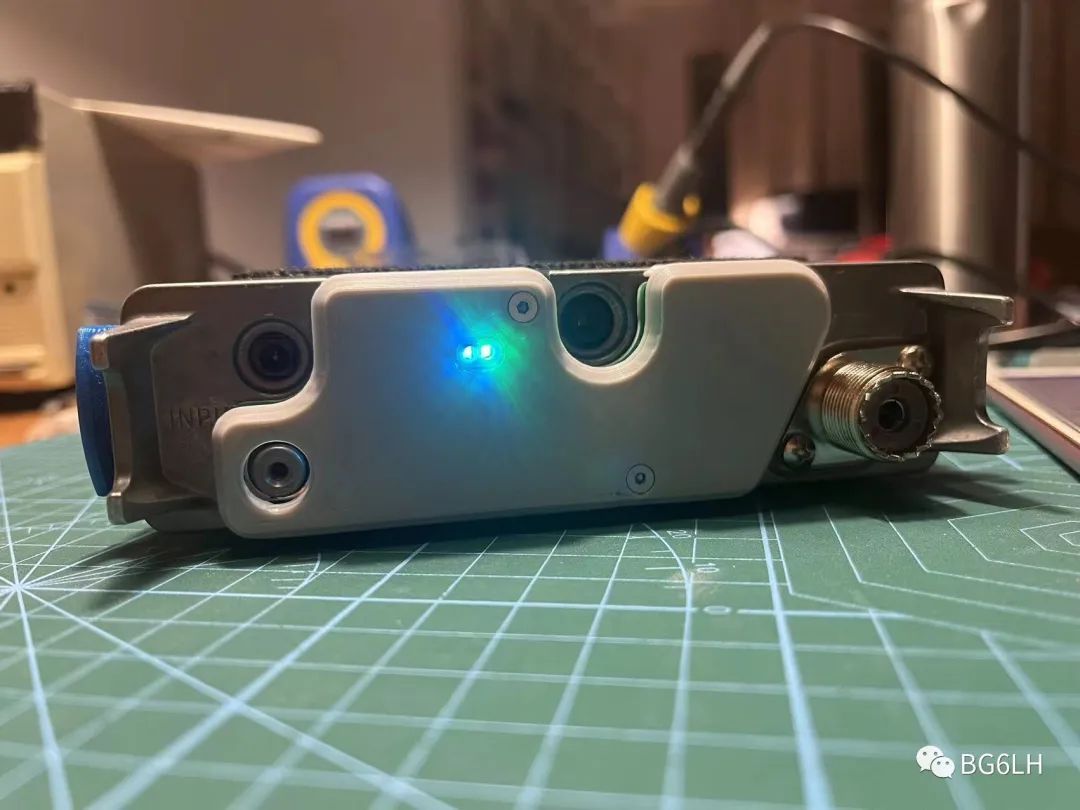

为了保护PCB上裸露的针脚，我画了一个3D打印的外壳，扣在FT-818屁股后边刚刚好。有需要的老朋友可以下载了打印一个。

原文链接是3D打印文件下载地址： https://www.thingiverse.com/thing:6116435


至此，这个项目可以告一段落了。后续使用中如果发现新问题，再继续跟大家扯。

最后，还是分享一下 PCB打板的Gerber下载地址：

原文发表于我的微信公众号 BG6LH - FT-817/818蓝牙板(6)拯救R1235
