FT-817/818蓝牙板(7)电源电阻参数更正！

关键词: Bluetooth, DIGI, FT-817, FT-818, JDY-67

FT-817/818的蓝牙板合集

先说结论

建 议 ： 最终 保护电阻和 软 开关电阻的选择

R6 = 10Ω
R10 = 100KΩ
R11 = 100KΩ
R12 = 1KΩ
此外，U2依然可以选择 LM1117-3.3V

言归正传

前几天自己又做了一个，把最后一块JDY-67用上了， 然鹅竟没有成功。

我是按照已经发布在Github上的BOM List做的。这说明BOM List上还有不正确的元件配置。 这里跟各位先道个歉 。

我用万用表测量了LM1117-5V的输入输出电压，都低得离谱。 这个板 子 最 主要 的功 能就是从 ACC 取电，给LM1117供电；再 借用 PT T 接口电压的通断情况， 给取电 电 路 加了一个 软开关 。所以大概率还是这里的问题。

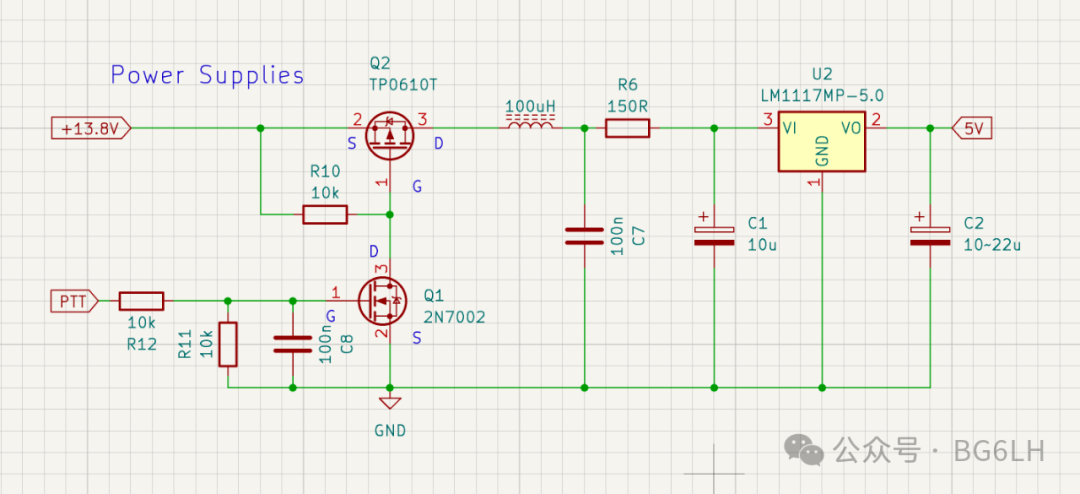

供电部分原理图

回顾最后一次成功 《拯救R1235》 ，当时其实我已经把软开关里的几个电阻都做了调整。成功时它们的值分别是：

  • R6 = 10 Ω
  • R10 = 100KΩ
  • R11 = 100 KΩ
  • R12 = 10 KΩ

然后我才发现FT-818的R1235坏了，更换了之后就成功了。 所以 这几个阻值的变化带来的功效被忽略了。

电阻选择

说实话“软开关”是我的知识盲点，我是依葫芦画瓢的。有几个无线电老中医都给了我葫芦。R10/R11的推荐都是 100 KΩ ，但是R12， 一位老中医用仿真软件实验了一下，认为1KΩ最佳。 另外一个老中医开的方子是10KΩ 。

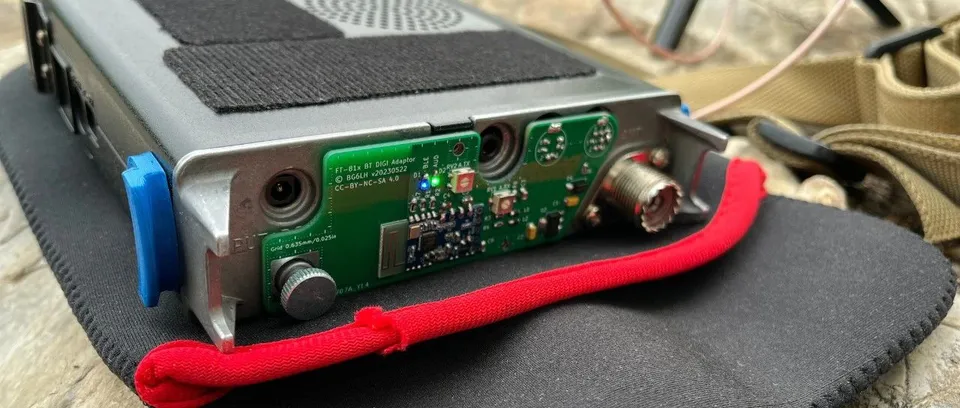

正好我手边还有另外一个不工作的板子，于是 我按照大家的方子，改出了两套组合。他们目前都正常工作了，而且 看起来差别不大。


压降的差别应该就是在R6的10Ω和22Ω的选择上。 所以建议还是用第一套组合，用仿真跑过的。

最后，还是分享一下PCB打板的Gerber下载地址：

最新版设计文件都发布在了Github上，并正式发布了Release v1.0.0。Gitee是自动同步的版本。

至此，这个基于JDY-67蓝牙模块的FT-817/818 DIGI适配器设计，正式告一段落。
