皮鞋的工作原理

原创 BG6LH BG6LH 2024年09月26日 07:59

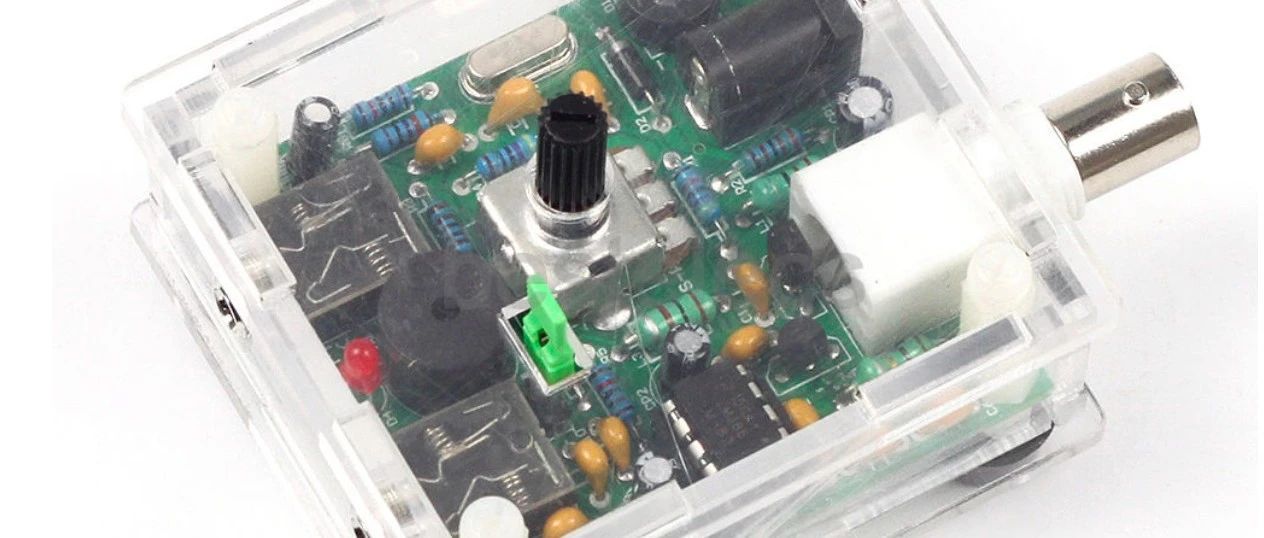

皮鞋(Pixie) 是个“一石二鸟”的设计，它把信号放大和混频集合在同一个三极管上，大大缩小了电路的体积。四十多年过去了，它已经 是 业余 界 的 传家宝。很多基于它的衍生设计流行于世。甚至还有人把皮鞋穿到了树莓派脚上做SDR。

最近翻到一份介绍Pixie工作原理的资料，来自北卡罗来纳州无线电俱乐部。言简意赅地介绍了这个精妙的电路设计。我粗暴地翻译了一下。希望你也能体会到这个设计的用心之处。

这里摘录关键的几页：

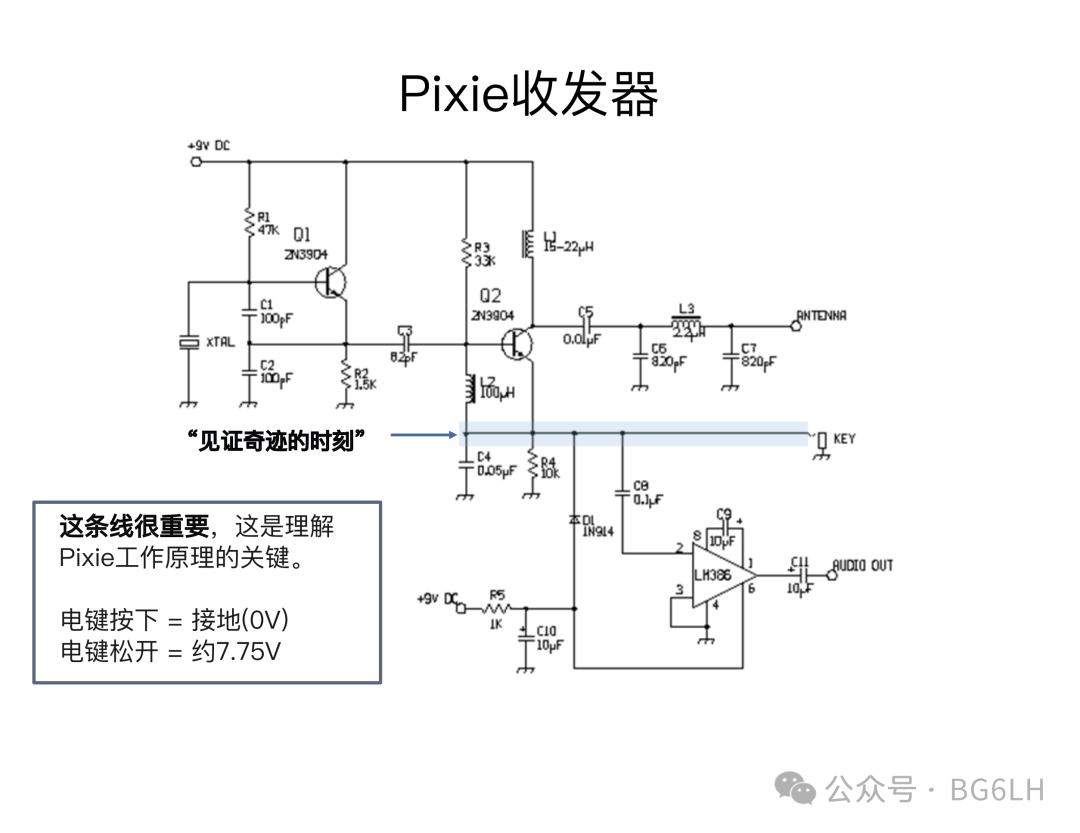

上图：这个 电键开合是重点，它决定了好几个功能。

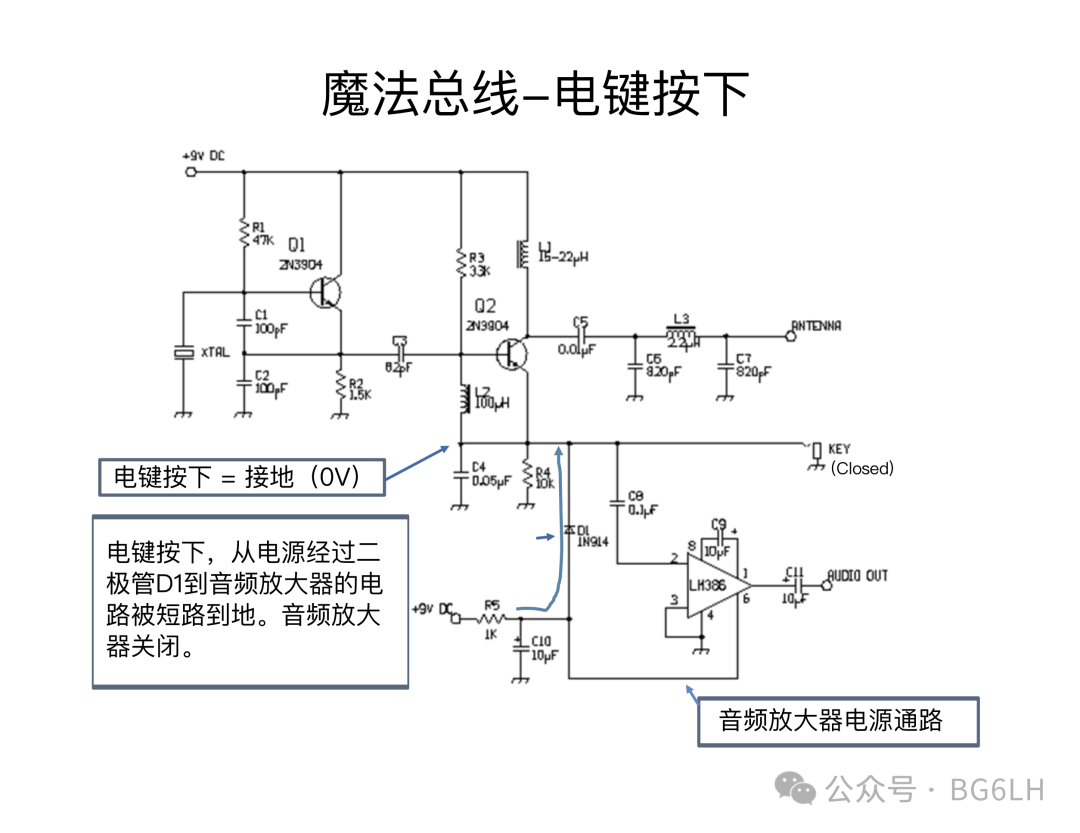

上图：电键按下，音频电路关闭，进入发射状态。本振产生的震荡经过Q2放大，由C5耦合到C6、L3、C7组成的低通滤波器上，从天线发射出去。

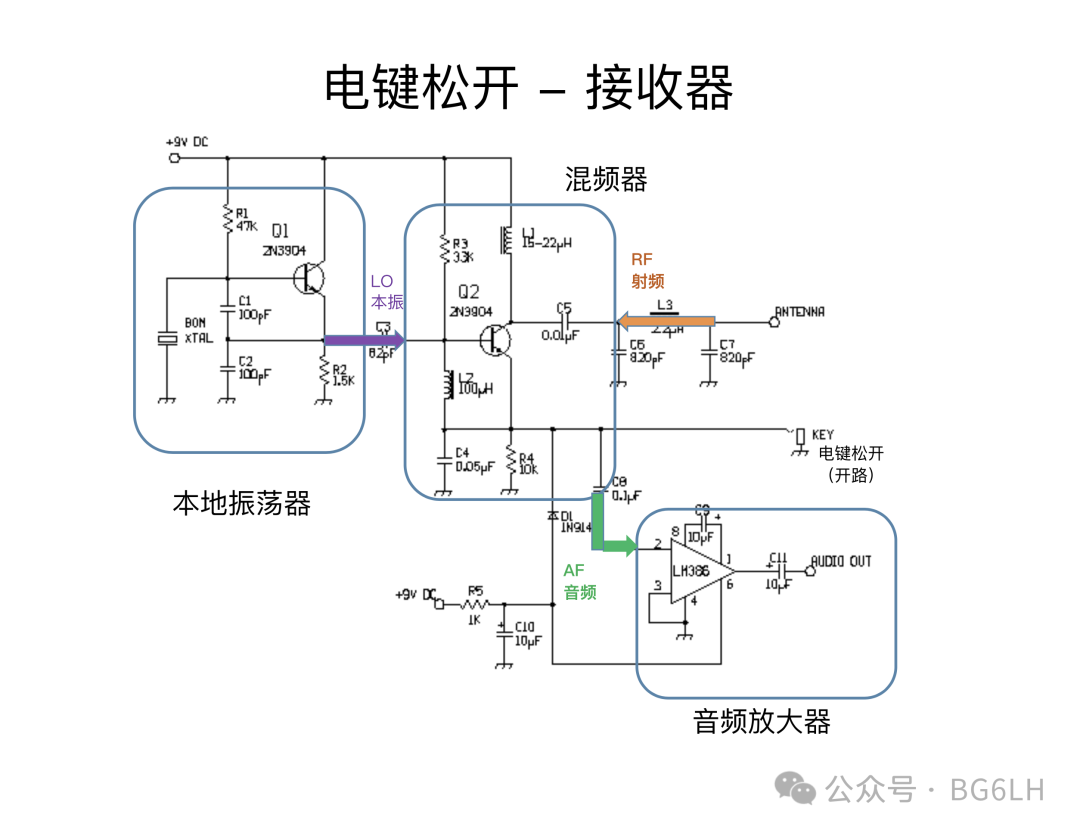

上图，电键松开，进入接收状态。 射频 信号和本振的信号在Q2发生 混频。

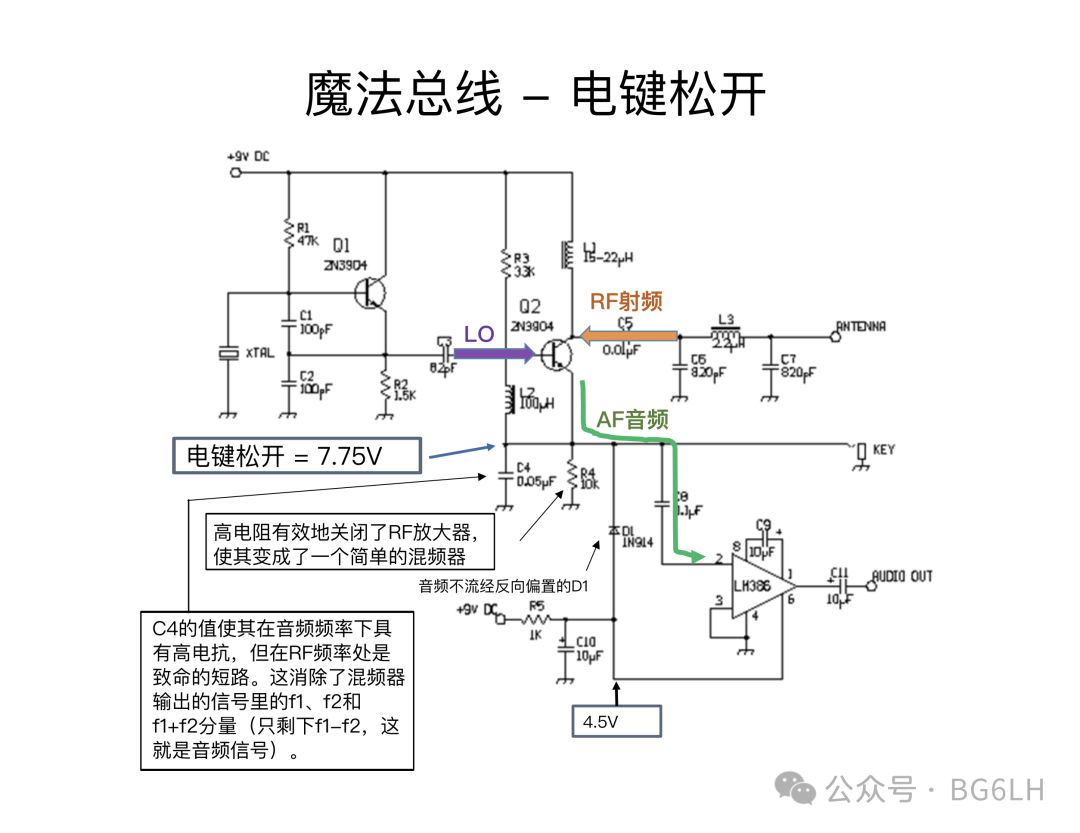

上图，混频之后的信号被C4过滤掉其它分量，只剩下射频和本振的差分分量，即音频，流进音频功放。

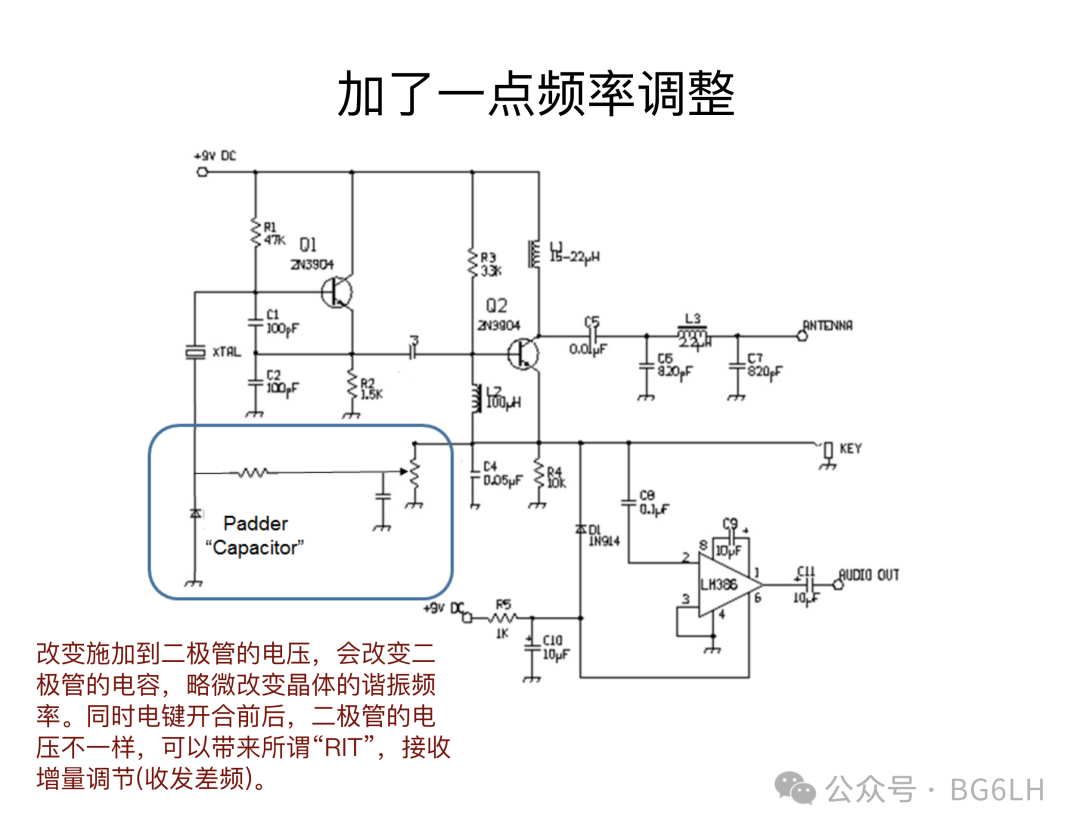

上图：电键按下前后，二极管上的电压不同，电容也不同，能带来收发频率的差异，这就是所谓的“RIT”， R eceiver I ncremental T uning，你说这都咋想到的！

废话不多说了， 扫码可以直接微信阅读。原文链接也可以直接打开PDF。
