冬奥追台记
终于拿下了冬奥特设台通联大满贯，全靠QRP干的，发帖纪(xuan)念(yao)一下！
伴随奥运会设立特别业余电台是国际惯例。今年CRAC没让全世界HAM失望，冬奥特设台 BY1CRA/WO22 顺利开台，台址就在京郊凉水河畔的B1Z竞赛基地。我有一条天线就在它3公里之外，这条件不拿个大满贯实在说不过去。

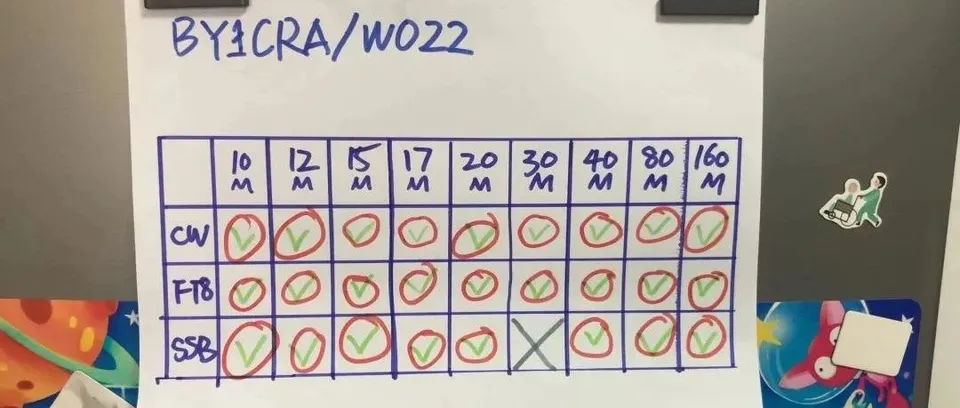

BY1CRA/WO22特设台在1.8～29.7MHz频率上的9个业余波段工作，可以使用CW、SSB、FT8，三种模式通联，共26种组合（因为30米波段没有SSB模式，所以是3x9-1=26种）。只要在任意波段、使用任意模式、跟WO22完成一次通联，就可以获得一个组合分。完成3个组合就可以拿铜奖、5个组合可以拿银奖，10个组合可以拿金奖。

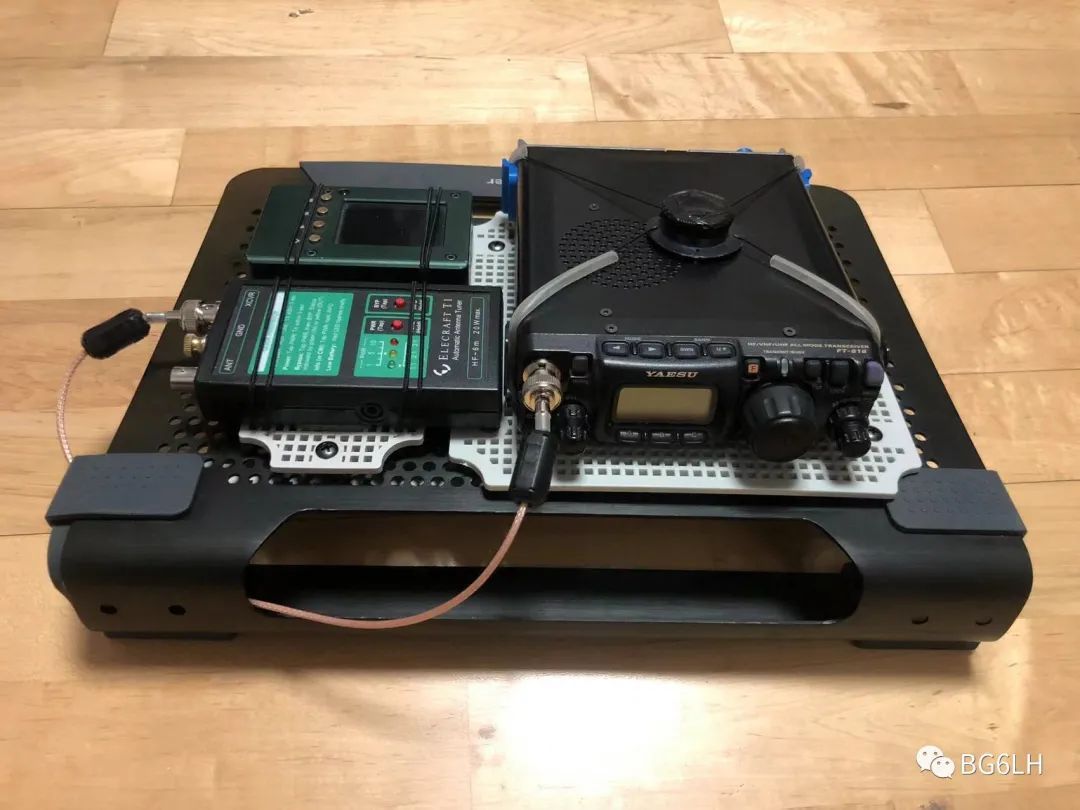

然鹅，就在春节前，我的100瓦机器FTDX10功放烧了，送回苏州厂家检修中。手边只剩下老伙计FT-818ND，一个6瓦的QRP机，电池模式下只能输出5瓦。
谋定而后动
我有两套固定的天线，都是水平架设的20米端馈(EFHW)。
- 天线A 在城里，距离B1Z有30公里，离地高度15米；
- 天线B 在郊区，距离B1Z只有3公里，但是离地高度只有3米多，在一个狭窄的空间里，还不得不拐了个弯儿，周围是一圈儿楼。
B1Z的天线大部分是 高塔上的八木天线 ，水平极化。八木天线具有很高的指向性，经电离层反射可以完成远距离通信。但是在北京周边一两百公里，主要靠地波传播，而且自己的天线也要足够高。
B1Z的160米和80米天线是南北走向的倒V。 它周边很开阔，无线电波的地波和天波的传播应该都有。这两个波段因为频率低，辐射效率也较低，天线振子又要足够长，发射功率也要足够高， 所以通联难度很大。
我的那个三米高的天线别看离得近，但是和B1Z中间有好几个村子，所有的建筑、树木都比我的天线高。地波受地形影响的衰减要比天波大很多。
还有一个难度。根据无线电传播的规律，WO22白天在30米以上高波段工作，夜间在30米以下低波段工作。白天我要上班，可以远程操作FT8，晚上回家以后，搞搞FT8和CW也还好，但是SSB需要扯开嗓子喊，尤其是160米这后半夜才有传播的波段。这会严重影响家人休息，以后还要多做很多家务，才能弥补全家对业余无线电的好感。
实际效果
以上这些条件，对于FT8模式应该都不是大问题。第一个星期我就完成了FT8小满贯。CW问题也不大，只是OP为了节省时间统一给599的信号报告，所以无法准确知道我信号的强度。
SSB是难点。 有文章对比过FT8、CW和SSB完成通信的所需要的最低信噪比，同样条件下，FT8需要-21dB信噪比，CW模式需要-15dB，SSB则需要+10dB才行。SSB和FT8里外差了30dB，相当于功率差1000倍。https://site.ieee.org/msn/files/2019/04/FT8-KA9SWE.pdf

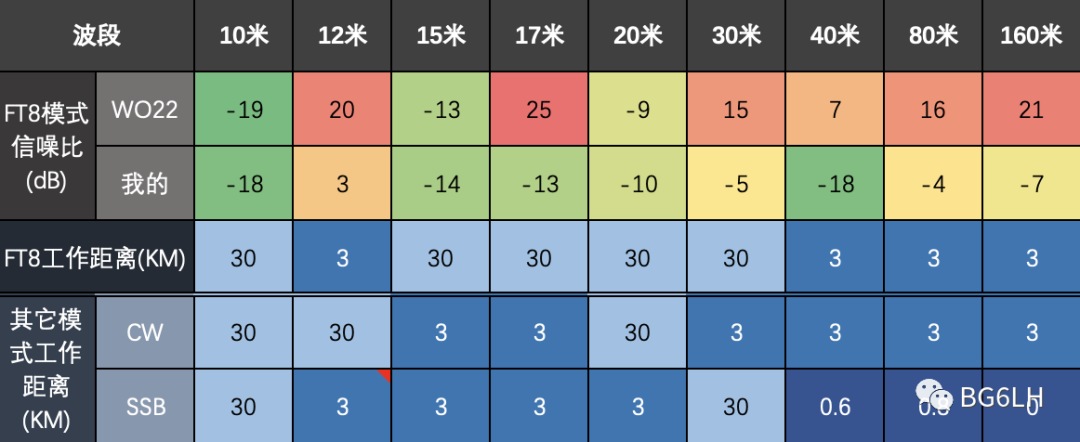

下图我把用FT8模式跟WO22通联的信噪比列了出来，并标出了通信时距离B1Z的距离，即工作距离。
要说明一点，10米到40米波段，WO22用的是八木天线，它可能会根据需要随时转方向。所以我并不确定当时它正指向哪里。但是80米和160米天线是固定的倒V。因此80米和160米的数据比较有参考意义。
40米80米160米的SSB是在B1Z基地附近完成的，距离分别是600米，800米，和0米。
从图上看，在高波段的SSB还算顺利。哪怕我的电台才5瓦，无论30公里和3公里，两处都顺利完成了。除了10米和30米的SSB是在城里的天线A完成的，其他都是在郊区、距离B1Z三公里的天线B上完成的。可能我运气好，当时B1Z的天线正对着我。
12米波段 ，FT8和SSB是前后脚完成的。FT8时我的信号传给WO22有+3dB的信噪比。当WO22开始SSB模式呼叫，频率上的大功率台把我的回应覆盖了。我连忙喊QRP、QRP！OP竟然听到了，他让其它台都暂停，给我让路，我这才完成了12米的SSB通联。
40米波段， 从FT8的结果看，我的信噪比只有-18dB。我判断天线目前不指向我。当SSB开始时，我怎么都喊不通。于是果断换上 品川天线 ，开车来到凉水河畔。B1Z基地就在对岸600米开外的村子里。我把天线拉杆横过来呼叫，搞定了40米SSB。
80米和160米的“低波段之夜”， WO22搞了四次。从FT8上看，我的信号过去只有-4dB、-7dB。所以到了SSB时，头两次我都铩羽而归，主要是半夜12点了，我家领导不让我喊……
第三次我换上了小环、品川，跑到院子里的假山上，依然不行。然后开车出去，到台湖公园停车场，大概距离B1Z有2公里的样子，还是不行。继续抵近到离B1Z村子800米外的河边，拉出20米端馈，这才搞定。但OP也听了四五遍才完全抄录。 后来跟他在网上聊，说我的信号只能给31，这是RST信号报告，如果换做信噪比，估计也就是0dB左右的。
最后只剩下160米波段SSB。 我已经想开了，玩QRPeeeeee脸皮要厚。 抄起一根 中部加感的拉杆天线 和 Elecraft T1天调 ，大摇大摆来到B1Z的门口。一直蹲守到晚上12点，就等160米SSB通联开张，完成了我的大满贯。
160米波段为啥这么难？
看了一下WO22的通联统计：https://clublog.org/charts/?c=BY1CRA/WO22
能跟WO22完成160米SSB通联的电台，基本都在北京及周边的河北、天津、山西。我似乎听到过有日本台在160米呼叫，这很厉害，想必他不仅有足够长的天线，还得有1000瓦的功率。
160米为啥这么难？因为它波长太长，已经算中波了。它需要的天线尺寸至少是80米长，如果用缩短天线，效率会很低。而且电离层对160米波段的衰减也很大。只有在后半夜，以及灰线时刻，才能有较好的传播特性。有人说160米波段发射功率都是1000瓦起步的， 100瓦算是QRP 。
从2月22日WO22的通联统计看，已经完成的19700次通联中，160米波段只有353次，而且这是包含FT8和CW模式的。 除了亚洲外只有1个欧洲的俄罗斯台R8CT完成了160米FT8，它位于4300多公里外的叶卡捷琳堡 。
顺便说一下，在160米天线底下， 用假负载可以通联吗？ 我实验了， 不行！ 在160米假负载辐射效率几乎没有。换上了拉杆+天调才行。
WO22还没收摊儿
冬奥会结束了，但是WO22的通联活动要持续到冬残奥会结束，大家还有两周时间可以调整天线。周末OP会比较多，波段也会很全。各位加油，争取人手一个金墩墩奖状！
