拯救iCOM IC-7000功放板

最近BI1KFY的IC-7000推动级功放板烧了。无线电老中医BI1EIH新做了PCB 给完美修复 。这机器现在可以叫IC-7001，或者IC-7000 BI1EIH remix吗？

IC-7000是日本 iCOM公司 2006年上市的一款HF/VHF/UHF收发信机。它的早期产品，烧功放是个常见故障， 原因是推动级设计阻尼不足，容易诱发自激，导致推动管和PCB一起烧毁。 在推动级自激时，有时会发生同时烧毁UHF功放管（即使当时UHF不在工作状态）。

故障现象

接收正常，按PTT可进入发射状态，但HF/VHF/UHF均无输出。

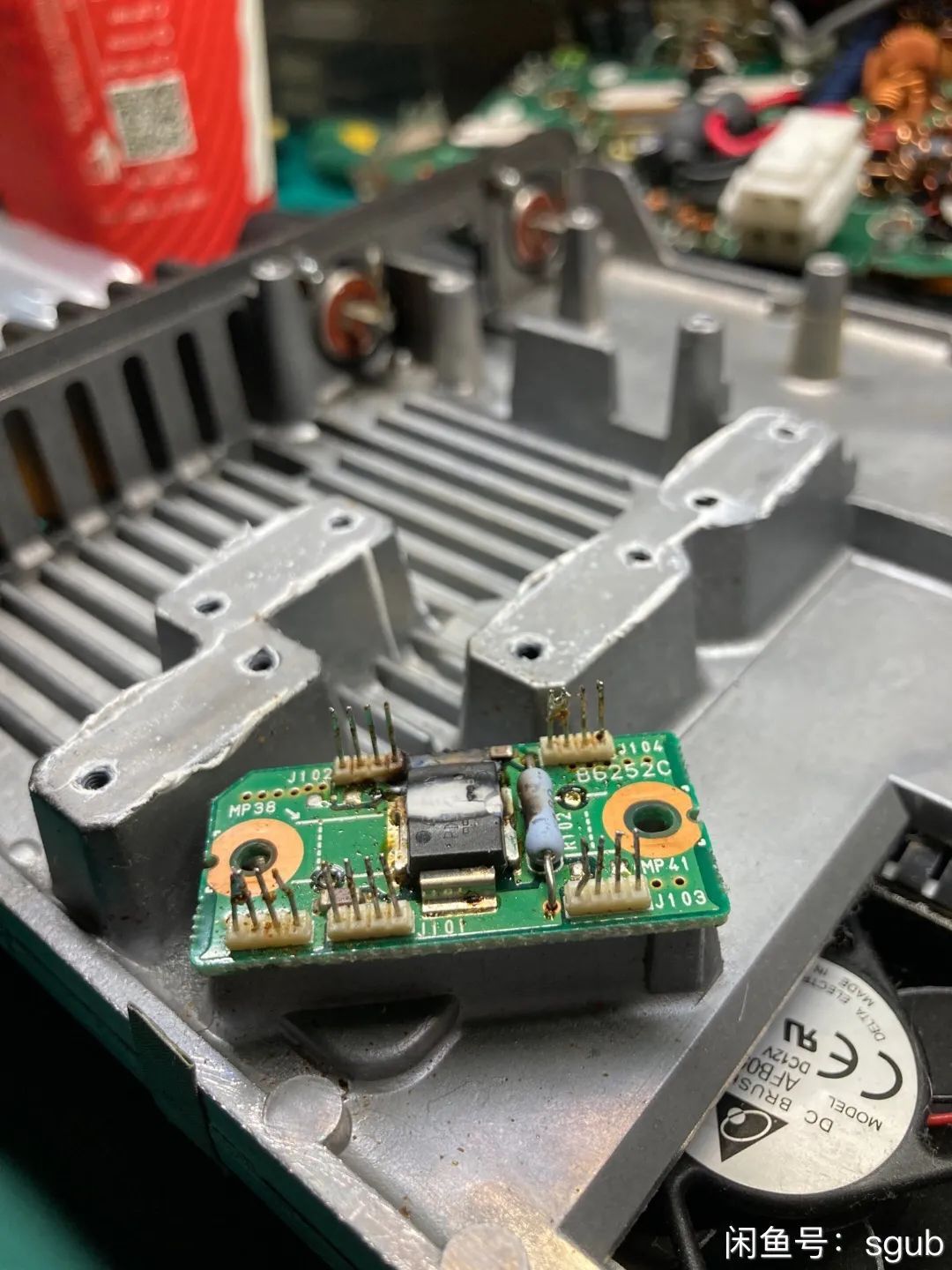

拆掉这个板子，需要专业工具，费老劲了……

解决思路

在推动级功放板上增加一个1～10Ω的阻尼电阻，可大大降低自激的可能性。IC-7000 的 晚期产品也是这么解决的，它们加的电阻是1Ω。

如果你的还没烧，可以自己加一个试试，用小刀在电路板划一个口子，再焊上一个电阻。很多老外就是这么干的。如果你的板子已经烧了，那福音来了：

BI1EIH按原尺寸重新测量、设计、反复打样制作了新的推动板，增加了阻尼电阻，原位精确更换。而且，这个PCB还开源了，需要的朋友赶紧去他的Github下载吧： https://github.com/sgub/ic7k-driver-pcb

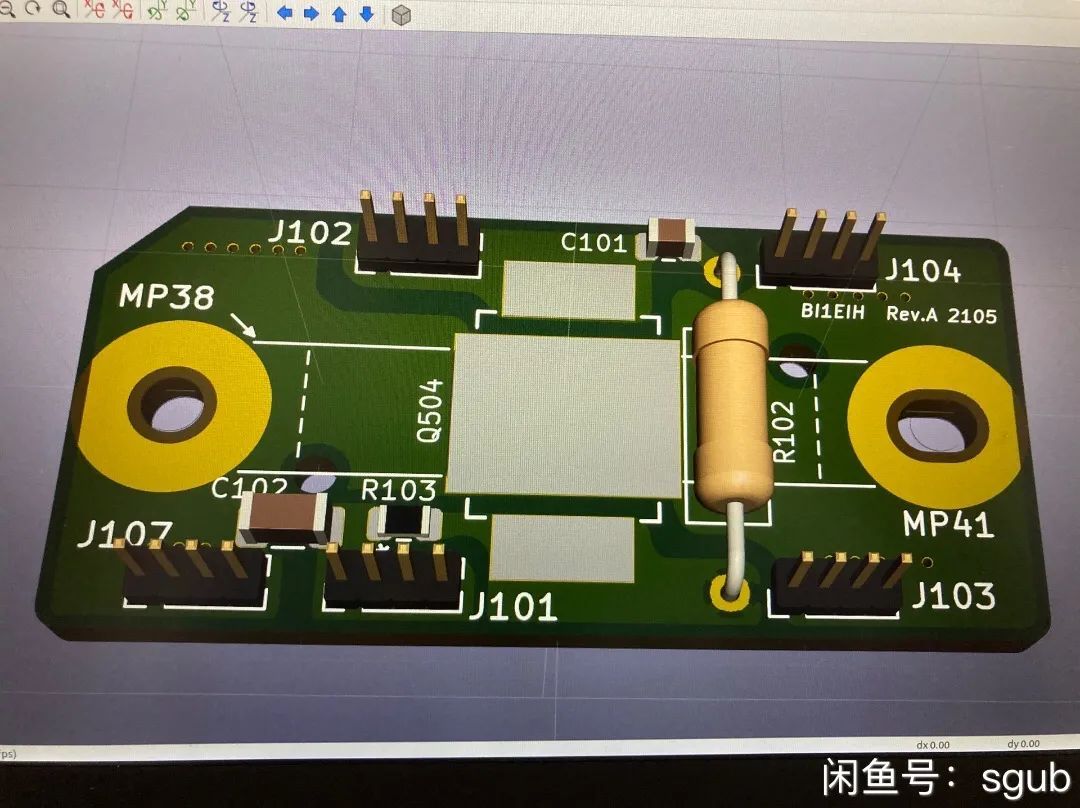

BI1EIH设计的PCB，R103是新增的电阻

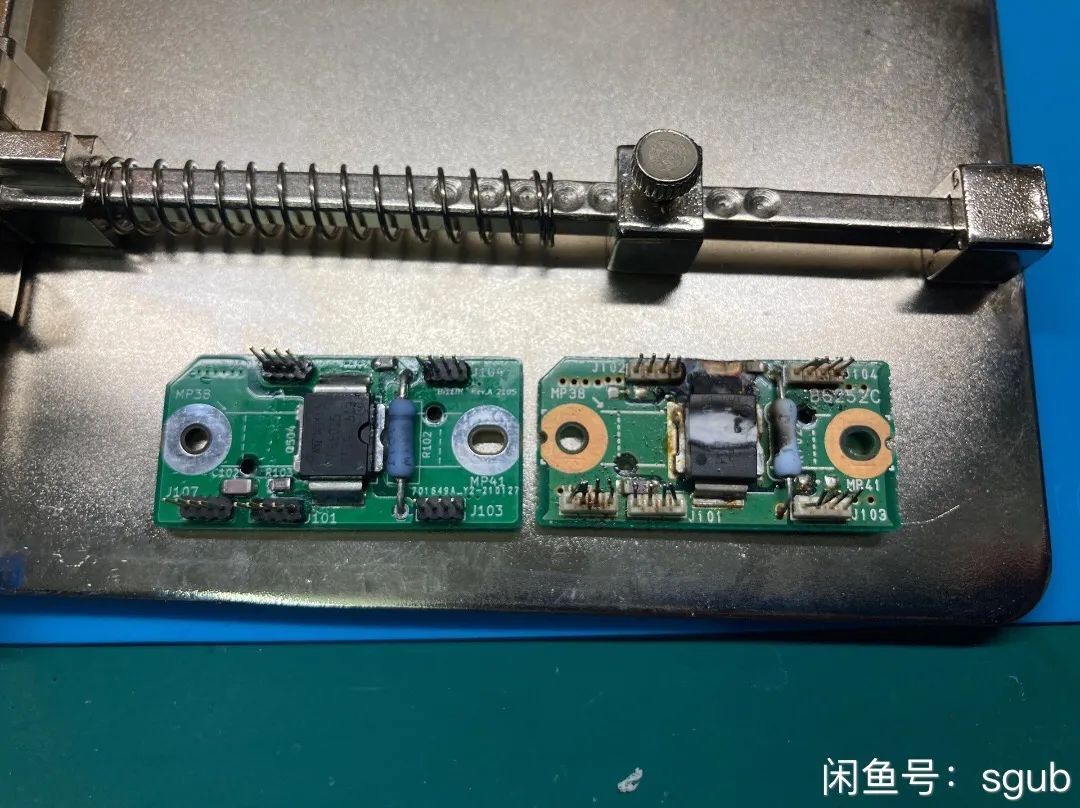

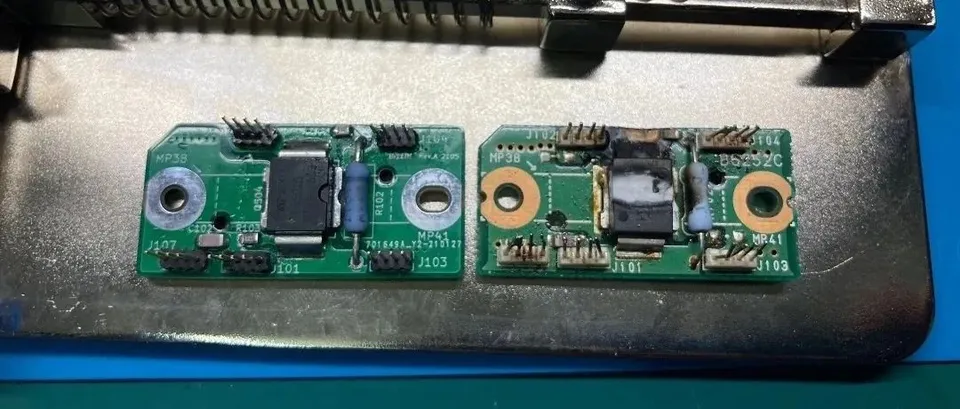

左边是BI1EIH做好的新功放板，右边是烧掉的原厂货

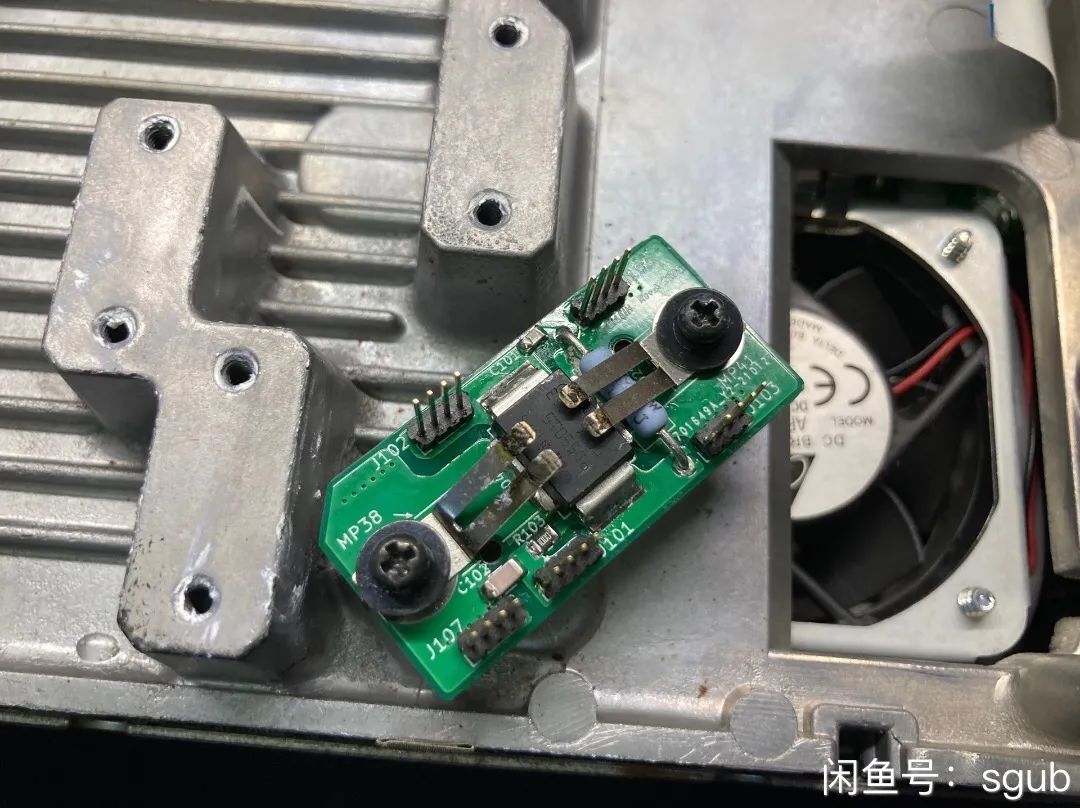

做好以后的新功放板总成

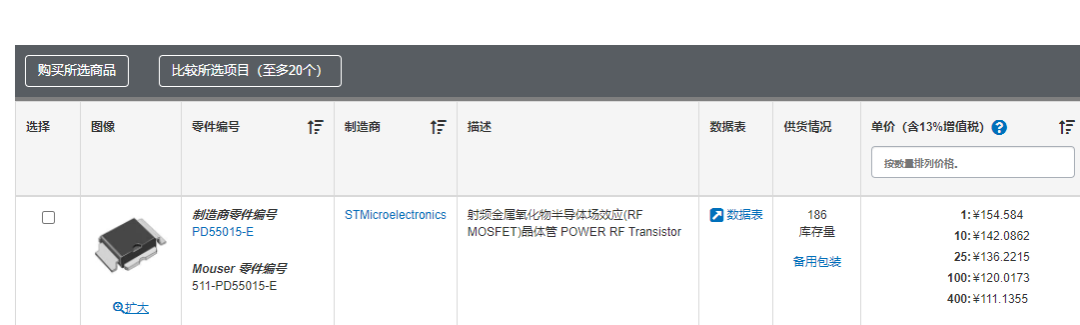

推动管元件，建议别去“马家店”买，假货泛滥……从贸泽(mouser)的海外站订购更靠谱。Mouser零件编号：511-PD55015-E。

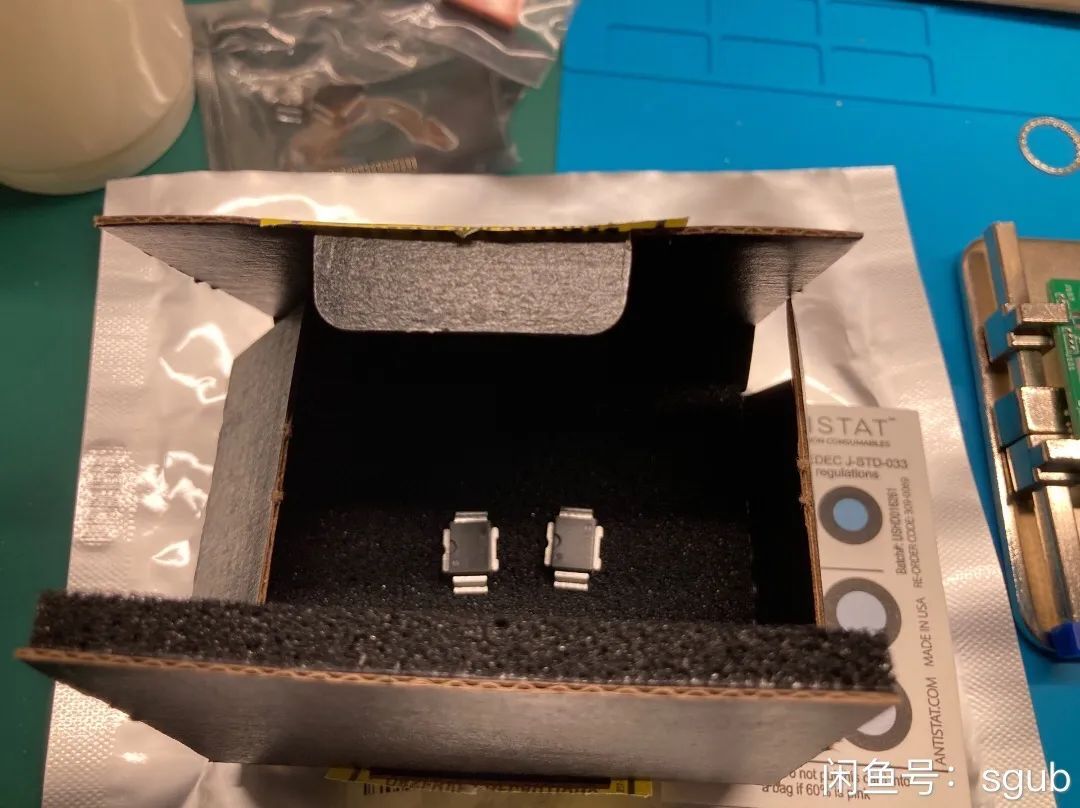

用mouser上买的心里踏实

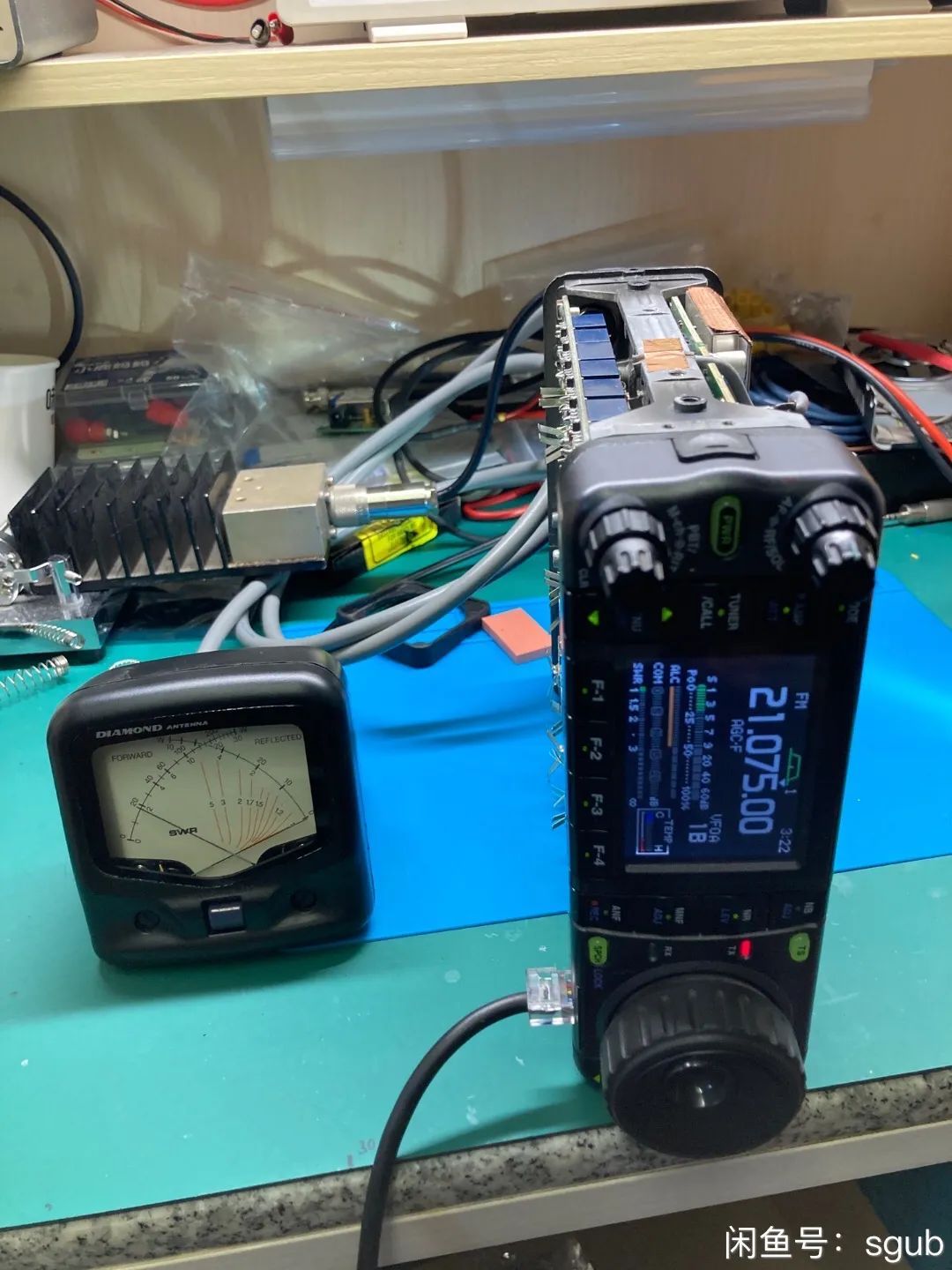

校准

最后，别忘了校准一下IC7000推动级的 静态工作点 ，确保功率输出达标。

最最后，汇总一下重要信息：

BI1EIH的IC-7000功放板PCB下载

https://github.com/sgub/ic7k-driver-pcb

如果你的IC-7000也烧了，可以去无线电老中医BI1EIH的 闲鱼号sgub 问诊：
